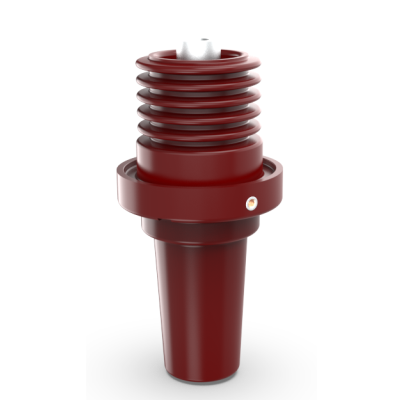

Ⅰ. Introduktion til ZS202 Epoxy bøsning
ZS202 bøsning bruges hovedsageligt i SF6 oppusteligt kabinet, kan effektivt forsegle kabinettisoleringsmediet, understøtte og fast kabel og kobberrække, nominel strøm kan opnå 630A 1250 spændingsgrad 35kV, materialet af højkvalitets epoxyharpiks og kobber, ved hjælp af ikke-lokalt induktionsjordnetværk, der er tilsluttet et levende skærmnetværk.
Ⅱ. Funktioner af ZS202E poxy bøsning
ZS202 epoxybøsningen byder på en lang række funktioner, der gør den til et fremragende valg til strømfordelingssystemer:
1. Overlegen isolering
Bøsningen er lavet af højkvalitets epoxyharpiks, der giver fremragende isoleringsegenskaber, der sikrer en sikker og stabil elstrøm.
2. Høj ledningsevne
Den ledende stang er lavet af T2 kobber med sølvbelægning, hvilket sikrer høj ledningsevne og minimalt energitab.
3. Fuld afskærmning og tætning
Den kan bruges sammen med kompatible adskillelige kabelstik for at give fuld afskærmning og tætning, beskytte mod miljøfaktorer og sikre langsigtet ydeevne.
4. Hurtig montering og enkel installation
Designet til nem og hurtig montering, ZS202 bøsningen forenkler installationsprocessen, hvilket reducerer nedetid og arbejdsomkostninger.
5 . Pålidelighed og sikkerhed
Bøsningen har bestået strenge inspektioner og certificeringer, inklusive dem fra China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center, hvilket sikrer dens pålidelighed og sikkerhed under drift.
Ⅲ. Elektriske ydeevneparametre for ZS202 epoxybøsning
NKS-EB-35/1250- |
Beskrivelse |
1# ZS202 Epoxy bøsning |
2# ZS202 Epoxy bøsning |
3# ZS202 Epoxy bøsning |
| Tekniske parametre |
Systemspænding |
12/24/35kV |
Nominel strøm |
630A |
630A |
1250A |
Frekvensmodstandsspænding (AC) |
95kV/1 min |
Delvis udledning |
45kV＜5pC |
Impulsspænding |
200kV ±10 gange |
Kapacitansværdi
|
18±3PF
|
18±3PF |
26±3PF |
| Størrelse på den ledende stang |
| EN |
Φ25 |
Φ25 |
Φ32 |
| B |
Φ25 |
Φ32 |
Φ32 |
Produktet har bestået inspektion og certificering af China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center
Typetestreferencestandard: IEC 60502-4:2010 GB/T 12706.4-2008
