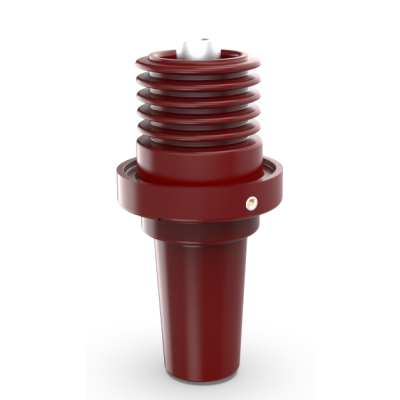

Ⅰ. Einführung in die Epoxidbuchse ZS202
Die ZS202-Buchse wird hauptsächlich in aufblasbaren SF6-Schränken verwendet. Sie kann das Isolationsmedium des Schranks, die Stütz- und Festkabel- und Kupferreihe effektiv abdichten. Der Nennstrom kann 630 A bis 1250 A, die Spannungsklasse 35 kV, erreichen.
Ⅱ. Merkmale der Poxy-Buchse ZS202E
Die ZS202-Epoxidbuchse bietet eine Vielzahl von Funktionen, die sie zu einer herausragenden Wahl für Stromverteilungssysteme machen:
1. Hervorragende Isolierung
Die Durchführung besteht aus hochwertigem Epoxidharz und bietet hervorragende Isolationseigenschaften, die einen sicheren und stabilen Stromfluss gewährleisten.
2. Hohe Leitfähigkeit
Der leitfähige Stab besteht aus T2-Kupfer mit Silberbeschichtung, was eine hohe Leitfähigkeit und minimalen Energieverlust gewährleistet.
3. Vollständige Abschirmung und Abdichtung
Es kann in Verbindung mit kompatiblen trennbaren Kabelsteckern verwendet werden, um eine vollständige Abschirmung und Abdichtung zu gewährleisten, vor Umwelteinflüssen zu schützen und eine langfristige Leistung sicherzustellen.
4. Schnelle Montage und einfache Installation
Die für eine einfache und schnelle Montage konzipierte ZS202-Buchse vereinfacht den Installationsprozess und reduziert Ausfallzeiten und Arbeitskosten.
5 . Zuverlässigkeit und Sicherheit
Die Durchführung hat strenge Inspektionen und Zertifizierungen bestanden, darunter die des China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center, um ihre Zuverlässigkeit und Sicherheit im Betrieb zu gewährleisten.
Ⅲ. Elektrische Leistungsparameter der ZS202-Epoxidbuchse
NKS-EB-35/1250- |
Beschreibung |
1# ZS202 Epoxidharzbuchse |
2# ZS202 Epoxidharzbuchse |
3# ZS202 Epoxidharzbuchse |
| Technische Parameter |
Systemspannung |
12/24/35kV |
Nennstrom |
630A |
630A |
1250A |
Frequenzfestigkeitsspannung (AC) |
95kV/1min |
Teilentladung |
45kV<5pC |
Impulsspannung |
200 kV ±10-fach |
Kapazitätswert
|
18 ± 3PF
|
18 ± 3PF |
26±3PF |

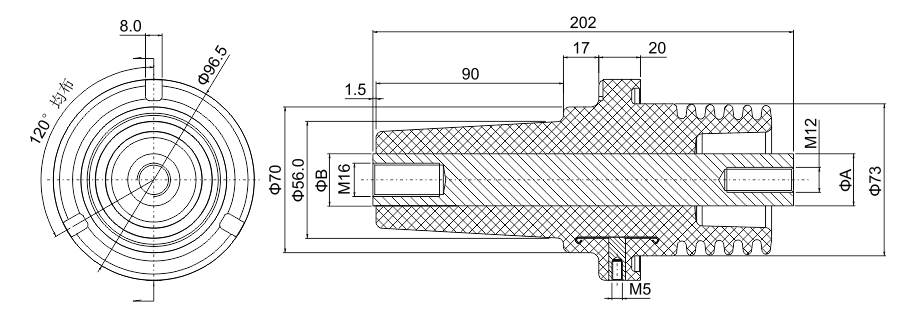

| Größe des leitfähigen Stabes |
| A |
Φ25 |
Φ25 |
Φ32 |
| B |
Φ25 |
Φ32 |
Φ32 |
Das Produkt hat die Inspektion und Zertifizierung des China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center bestanden
Referenzstandard für die Typprüfung: IEC 60502-4:2010 GB/T 12706.4-2008
