Ⅰ. Introducción a la terminación de cables MT para exteriores termorretráctiles

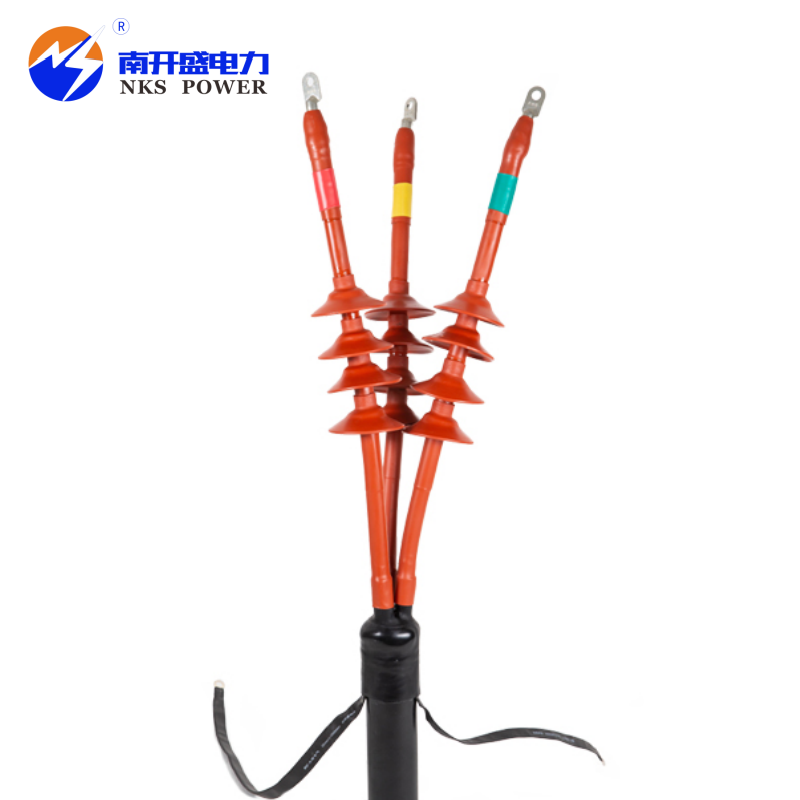

La terminación de cable de media tensión para exteriores termorretráctil de 24 kV de NKS Power es un producto de alto rendimiento diseñado específicamente para terminaciones de cables de media tensión. Es adecuado para cables XLPE (polietileno reticulado) de uno y tres núcleos de 12/20 kV y 18/30 kV, EPR (caucho de etileno propileno) y otros cables de polímero. Este producto cumple con el estándar internacional IEC60502.4 y el estándar nacional chino GB/T12706.4, lo que garantiza calidad y confiabilidad para satisfacer las necesidades de diversos sistemas de energía. Proporciona una solución segura, eficiente y estable para terminaciones de cables de media tensión en exteriores.
Ⅱ. Características de la terminación de cable MT para exteriores termorretráctil
Está compuesto por una mezcla de varios componentes materiales como polietileno, acetato de etileno y vinilo (EVA) y caucho de etileno propileno.
Alta resistencia mecánica, adecuada para una variedad de cables de alimentación.
Fuerte resistencia a los rayos UV y fuerte resistencia a la intemperie.
Tiene excelentes propiedades de aislamiento, resistencia a la corona y resistencia al seguimiento.
Diseño simple y estructura razonable.
Control de tensión incorporado, distribución uniforme del campo eléctrico.
Adecuado para cables de cobre y aluminio.
Adecuado para terminales de engarce y terminales mecánicos
Montaje rápido e instalación sencilla
Ⅲ. Parámetros de rendimiento eléctrico de la terminación de cable MT termorretráctil
NKS-20kVRSO- |
Elementos |
Parámetro |
Parámetros técnicos |
Tensión nominal del cable |
12/20kV |
18/30kV |
| Tensión soportada de frecuencia (CA) |
54kV/5min |
81kV/5min |
Descarga parcial |
20kV<10pC |
30kV<10pC |
voltaje de impulso |
125kV |
170kV |
| Prueba de ciclos de calentamiento en aire. |
30kV, 30 ciclos en total |
45kV, 30 ciclos en total |
Sección de cable aplicable |
25-630 mm² |
25-630 mm² |
El producto ha pasado la inspección y certificación del Centro de pruebas e inspección de calidad de equipos eléctricos de la industria eléctrica del Instituto de Investigación de Energía Eléctrica de China (CEPRI).
Estándar de referencia de prueba de tipo: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Diseño único
1. Control de estrés incorporado
Como parte de su diseño, la terminación de cable de media tensión exterior termorretráctil de 24kV NKS Power incluye un sistema de control de tensiones que asegura una distribución uniforme del campo eléctrico. Por lo tanto, puede reducir eficazmente la concentración dentro del campo eléctrico, mejorar la estabilidad del rendimiento eléctrico del propio terminal, aumentar la vida útil del producto y disminuir el riesgo de fallas.
2. Garantizar la distribución uniforme del campo eléctrico
Con la formulación del material y la optimización del diseño estructural, el terminal de cable de media tensión para exteriores termorretráctil de 24 kV de NKS Power puede lograr una distribución uniforme del campo eléctrico. Esto aumentaría el rendimiento eléctrico del terminal y reduciría las descargas parciales inducidas por campos eléctricos desiguales; de ahí un aumento en la seguridad y confiabilidad de los sistemas eléctricos.
3. Compatible con varios cables y métodos de conexión
Fabricado teniendo en cuenta las diferentes necesidades de los usuarios, este extremo funciona tanto para cables de cobre como de aluminio y se adapta a muchas formas de conexión, como extremos engarzados y extremos roscados. Esta facilidad permite utilizarlo con frecuencia en muchas configuraciones de energía, ya sea en construcciones nuevas o como refuerzo para sistemas de cableado antiguos.
Ⅴ. Tabla de selección de terminación de cable MT termorretráctil
| Nombre del producto |
Sección transversal nominal (mm²) |
Código del kit |
Código de producto |
Termocontraíble de 3 núcleos terminación exterior |
25-50 |
NKS-20kVRSO-3/1 |
92111SHO-SZ |
| 70-120 |
NKS-20kVRSO-3/2 |
92112SHO-SZ |
| 150-240 |
NKS-20kVRSO-3/3 |
92113SHO-SZ |
| 300-400 |
NKS-20kVRSO-3/4 |
92114SHO-SZ |
Termocontraíble de un solo núcleo terminación exterior |
25-50 |
NKS-20kVRSO-1/1 |
92101SHO-SZ |
| 70-120 |
NKS-20kVRSO-1/2 |
92102SHO-SZ |
| 150-240 |
NKS-20kVRSO-1/3 |
92103SHO-SZ |
| 300-400 |
NKS-20kVRSO-1/4 |
92104SHO-SZ |
