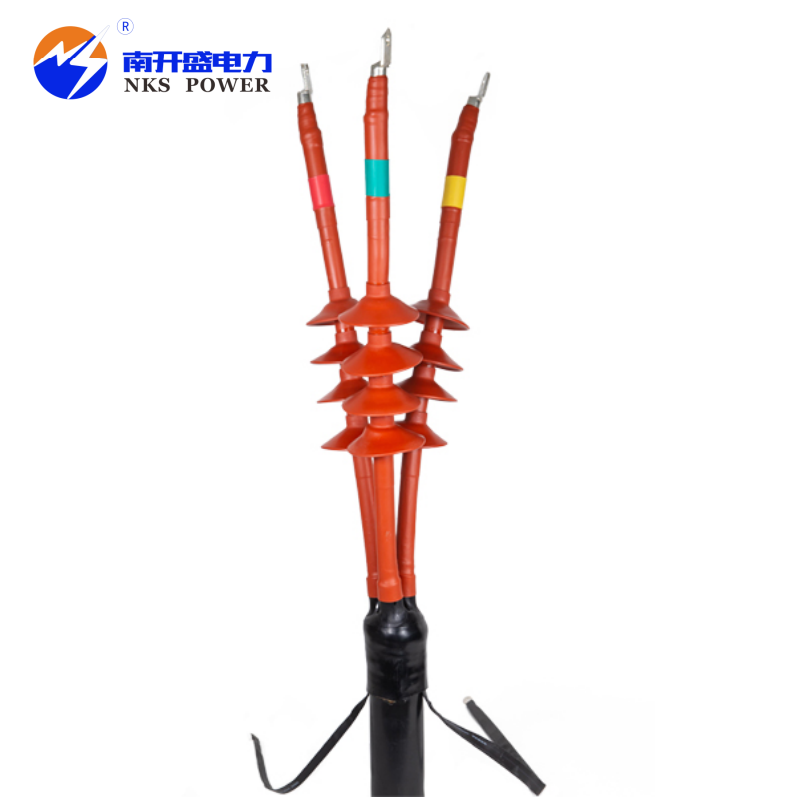

Terminación interior termorretráctil de 36 kV

Ⅰ. Introducción a la terminación interior de alto voltaje termorretráctil

Las terminaciones de alto voltaje para interiores termorretráctiles de NKS Power se aplican para terminaciones de cables de alto voltaje y son adecuadas para XLPE (polietileno reticulado) de 21/35 kV, 26/35 kV de un solo núcleo y de tres núcleos, EPR (caucho de etileno propileno) y otros cables de polímero. EPR significa caucho de etileno propileno. Se fabrica según el estándar internacional IEC 60502-4 y el estándar nacional chino GB/T 12706.4, es seguro, tiene un funcionamiento eficiente y una terminación de cable de alto voltaje interior estable que cumple con diversos sistemas de energía.

Ⅱ. Características de la terminación interior de alto voltaje termorretráctil

• Está compuesto por una mezcla de varios componentes materiales como polietileno, acetato de etileno y vinilo (EVA) y caucho de etileno propileno.

• Alta resistencia mecánica, adecuada para una variedad de cables de alimentación.

• Fuerte resistencia a los rayos UV y fuerte resistencia a la intemperie.

• Tiene excelentes propiedades de aislamiento, resistencia a la corona y resistencia al seguimiento.

• Diseño simple y estructura razonable.

• Control de tensión incorporado, distribución uniforme del campo eléctrico.

• Adecuado para cables de cobre y aluminio.

• Adecuado para terminales de engarce y terminales mecánicos

• Montaje rápido e instalación sencilla

Ⅲ. Parámetros de rendimiento eléctrico de la terminación interior de alto voltaje termorretráctil

NKS-35kVRSI-	Elementos	Parámetro
Parámetros técnicos	Tensión nominal del cable	26/35kV
	Tensión soportada de frecuencia (CA)	117kV/5min
	Descarga parcial	45kV<10pC
	voltaje de impulso	200kV
	Prueba de ciclos de calentamiento en aire.	65kV, 60 ciclos en total
	Sección de cable aplicable	25-630 mm²

El producto ha pasado la inspección y certificación del Centro de pruebas e inspección de calidad de equipos eléctricos de la industria eléctrica del Instituto de Investigación de Energía Eléctrica de China (CEPRI).

Estándar de referencia de prueba de tipo: IEC 60502-4:2010 GB/T 12706.4-2008

Ⅳ. Tabla de selección para terminación de alto voltaje interior termorretráctil

Nombre del producto	Sección transversal nominal (mm²)	Código del kit	Código de producto
Termocontraíble de 3 núcleos  terminación interior	25-50	NKS-35kVRSI-3/1	96501SHI-SZ
	70-120	NKS-35kVRSI-3/2	96502SHI-SZ
	150-240	NKS-35kVRSI-3/3	96503SHI-SZ
	300-400	NKS-35kVRSI-3/4	96504SHI-SZ
Termocontraíble de un solo núcleo terminación interior	25-50	NKS-35kVRSI-1/1	96401SHI-SZ
	70-120	NKS-35kVRSI-1/2	96402SHI-SZ
	150-240	NKS-35kVRSI-1/3	96403SHI-SZ
	300-400	NKS-35kVRSI-1/4	96404SHI-SZ
