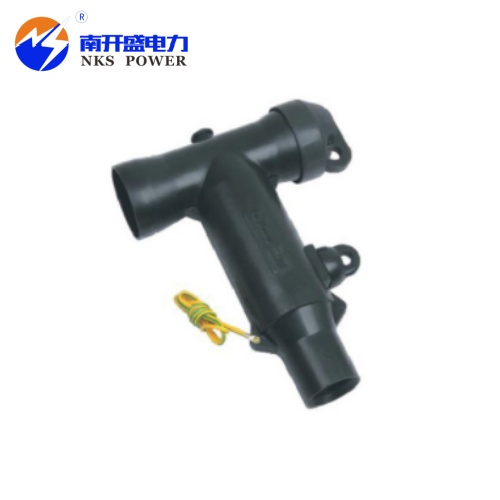

Introducción al producto de conector separable:
Los conectores separables de potencia de NKS (conectores en forma de T) son adecuados para terminar las líneas entrantes y salientes de los gabinetes de red de anillos, los gabinetes de interruptores y las cajas de ramas de cable (XLPE, EPR, etc.). No hay un requisito mínimo de brecha de fase. Hay puntos de prueba de capacitancia en el cuerpo del conector. , es un producto totalmente aislado, totalmente sellado y completamente blindado. Se puede conectar a 600A de bujes de alto voltaje, enchufes múltiples 600A y conectores de codo para formar ramas de cable multicanal.
Estándar de ejecución del producto: IEEE 386
Este producto coincide con los bujes de Tipo D en EN50180 y 50181.
Características del producto de conector separable:
Hecho de molduras de una pieza EPDM
La capa de blindaje de semiconductores cumple con los requisitos de IEEE592
Tiene excelentes propiedades de aislamiento, resistencia de corona y resistencia al seguimiento
Diseño estructural razonable, proceso de reticulación de peróxido posterior a la inyección de tres capas para reducir la descarga parcial
Control de estrés incorporado, distribución de campo eléctrico uniforme
Adecuado para cables de cobre y aluminio
Ensamblaje rápido e instalación simple
Parámetros de rendimiento eléctrico de conectores separables:
NKS-15/600-TB |
Elementos |
Parámetro |
|
Voltaje del sistema |
15kV |
Corriente nominal |
600A |
| Max, fase de calificación a tierra |
15.2kv
|
Voltaje de resistencia de frecuencia (CA) |
40kV/1min |
Descarga parcial |
21.5kV ＜ 5pc |
Voltaje de impulso |
125kV |
Resistencia de protección |
＜ 5000Ω |
Sección transversal de cable aplicable |
25-500 mm² |
El producto ha aprobado la inspección y certificación del Centro de Inspección y Calidad de la Calidad de Equipos Eléctricos del Instituto de Investigación de Energía Eléctrica de China (CEPRI)
Tipo de referencia de prueba de prueba: IEEE 386
Tabla de selección para conectores separables:
Sección transversal nominal (mm²) |
Core OD (MM) aislado AVG |
ID de cono de estrés (MM) |
Código de producto |
25 |
17.6 |
1# |
13.5 |
60121cps-sz |
35 |
18.7 |
13.5 |
60122cps-sz |
50 |
19.9 |
2# |
16.5 |
60123cps-sz |
70 |
21.6 |
16.5 |
60124cps-sz |
95 |
23.3 |
16.5 |
60125cps-sz |
120 |
24.6 |
3# |
19.5 |
60126cps-sz |
150 |
26.2 |
19.5 |
60127cps-sz |
185 |
27.9 |
4# |
23.5 |
60128cps-sz |
240 |
30.1 |
23.5 |
60129cps-sz |
300 |
32.3 |
5# |
28 |
60130cps-sz |
400 |
35.2 |
28 |
60131cps-sz |
500 |
38.7 |
6# |
34.5 |
60132cps-sz |
630 |
42.0 |
34.5 |
60133cps-sz |
