Introducción al producto de conector separable:

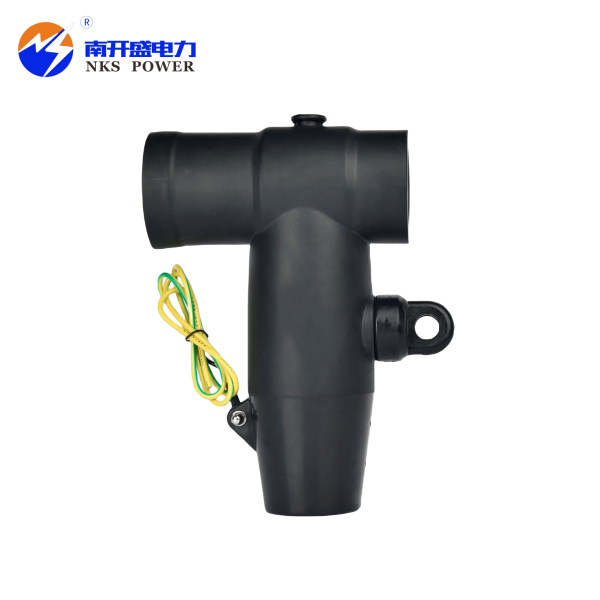

NKS Power American IEEE Connector desmontable (conector delantero) es adecuado para terminar las líneas entrantes y salientes de los gabinetes de red de anillos, gabinetes de interruptores, cajas de ramas de cable (XLPE, EPR, etc.). No hay un requisito mínimo de brecha de fase. Es un producto totalmente aislado, totalmente sellado y completamente blindado. Se puede conectar con 600A de bujes de alto voltaje, 600A Sockets múltiples y conectores de codo para formar ramas de cable multicanal. Hay puntos de prueba de capacitancia en el cuerpo del conector.
Estándar de ejecución del producto: IEEE 386
Este producto coincide con los bujes de Tipo D en EN50180 y 50181.
Características del producto de conector separable:
Hecho de molduras de una pieza EPDM
Tiene excelentes propiedades de aislamiento, resistencia de corona y resistencia al seguimiento
Diseño estructural razonable, proceso de reticulación de peróxido posterior a la inyección de tres capas para reducir la descarga parcial
Control de estrés incorporado, distribución de campo eléctrico uniforme
Adecuado para cables de cobre y aluminio
Ensamblaje rápido e instalación simple
Parámetros de rendimiento eléctrico de conectores separables:
NKS-15/600-PQ | Elementos | Parámetro |
Parámetros técnicos | Voltaje con clasificación de cable | 8.7/15kv |
| Voltaje del sistema | 15kV |
Corriente nominal | 600A |
Voltaje de resistencia de frecuencia (CA) | 42kV/5min |
Descarga parcial | 15kV ＜ 5pc |
Voltaje de impulso | 95kV |
Resistencia de protección | ＜ 5000Ω |
Sección transversal de cable aplicable | 25-500 mm² |
El producto ha aprobado la inspección y certificación del Centro de Inspección y Calidad de la Calidad de Equipos Eléctricos del Instituto de Investigación de Energía Eléctrica de China (CEPRI)
Tipo de referencia de prueba de prueba: IEEE 386
Tabla de selección para conectores separables:
Sección transversal nominal (mm²) | Core OD (MM) aislado AVG | ID de cono de estrés (MM) | Código de producto |
25 | 17.6 | 1# | 13.5 | 602600CPS-SZ |
35 | 18.7 | 13.5 | 601601cps-sz |
50 | 19.9 | 2# | 16.5 | 601603cps-sz |
70 | 21.6 | 16.5 | 601604cps-sz |
95 | 23.3 | 16.5 | 601605cps-sz |
120 | 24.6 | 3# | 19.5 | 601606cps-sz |
150 | 26.2 | 19.5 | 601607cps-sz |
185 | 27.9 | 4# | 23.5 | 601608cps-sz |
240 | 30.1 | 23.5 | 601609cps-sz |
300 | 32.3 | 5# | 28 | 601610CPS-SZ |
400 | 35.2 | 28 | 601611cps-sz |
500 | 38.7 | 6# | 34.5 | 601612cps-sz |
