Ⅰ. Introducción a la terminación de cables con revestimiento de porcelana

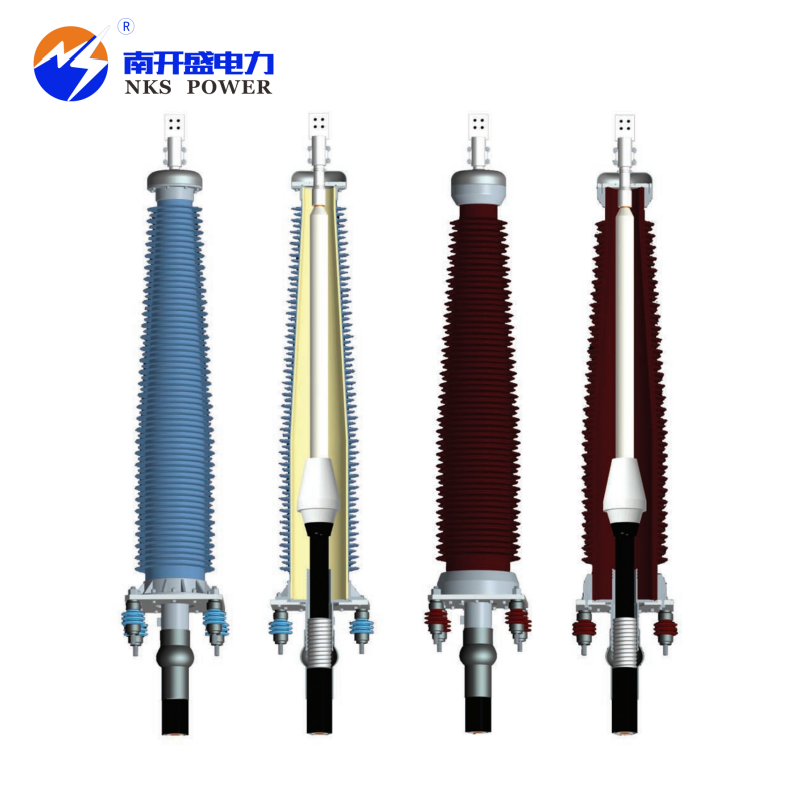

1. Terminación de cable con carcasa de porcelana
Los terminales con revestimiento de porcelana son terminales eléctricos de alta calidad. Sus partes principales incluyen el terminal, manguito de porcelana, cono de tensión, cubierta para el cono de tensión, tubo de escape y otros con aceite aislante en su interior. Los conos de tensión estarán hechos de caucho eléctrico de alto rendimiento, mientras que las fundas de porcelana estarán hechas de material de porcelana de alta resistencia para garantizar un rendimiento excelente. Tiene una doble capa en lugares muy importantes que puede desempeñar plenamente su papel de evitar que entre agua y también evitar fugas de aceite durante el funcionamiento.
2. Terminación del cable con carcasa compuesta
La cubierta exterior de los terminales con revestimiento compuesto incluye tubos de fibra de vidrio epoxi más un faldón de goma aislante. El resto de la estructura coincide con la de los terminales revestidos de porcelana. Al utilizar caucho como material exterior, estos terminales brindan una excelente resistencia a fugas y contaminación junto con repelencia al agua; por lo tanto, se minimizan los riesgos de explosión para el personal y el equipo durante los accidentes. Los terminales con aislamiento compuesto pesan sólo un 40% más que los terminales con aislamiento de porcelana del mismo voltaje, lo que facilita la instalación y el transporte.
Ⅱ. Características de la terminación del cable con carcasa de porcelana
1. Terminales con aislamiento de porcelana
Funda de porcelana de alta resistencia: Utiliza una funda de porcelana de alta resistencia que ofrece resistencia mecánica superior, excelente estabilidad y resistencia al envejecimiento, lo que la hace especialmente adecuada para zonas costeras y regiones con entornos naturales hostiles.
Estructura de faldón de paraguas: presenta un diseño de faldón de paraguas grande y pequeño que se alterna, demostrado mediante pruebas que ofrece una excelente resistencia a la contaminación, adecuado para áreas de nivel de contaminación IV.
Rendimiento de sellado: la estructura de sellado especialmente diseñada garantiza un rendimiento de sellado excelente, eliminando posibles defectos como la entrada de agua y las fugas de aceite.
Pruebas de aislamiento: Todos los componentes de aislamiento primario se someten a pruebas de fábrica según las normas aplicables.
2. Terminales de manga compuesta
Funda de epoxi con faldón de silicona: Funda de epoxi cubierta externamente con faldón de silicona y rellena internamente con compuesto líquido de alta calidad. Adecuado para áreas densamente pobladas y lugares con equipos eléctricos concentrados.
Seguridad y a prueba de explosiones: Seguro y confiable con un excelente rendimiento a prueba de explosiones, que no representa ningún riesgo para el personal ni para los equipos eléctricos cercanos.
Instalación ligera y sencilla: el diseño ligero facilita una instalación sencilla.
Resistencia a la contaminación y resistencia al envejecimiento: Excelente resistencia a la contaminación y resistencia al envejecimiento del aislamiento externo.
Pruebas de aislamiento: Todos los componentes aislantes principales se someten a pruebas de fábrica según las especificaciones estándar.
Ⅲ. Modelos de productos y ámbito de aplicación
YJZWY3
Nivel de contaminación aplicable: contaminación exterior de nivel D
Tensión nominal: 48/66 kV, 56/77 kV
Sección transversal del cable aplicable: 150~1600 mm²
YJZWY4, YJZWFY4
Nivel de contaminación aplicable: Nivel de contaminación exterior E
Tensión nominal: 64/110 kV
Sección transversal del cable aplicable: 240~3000 mm²
YJZWC4, YJZWCF4
Nivel de contaminación aplicable: Contaminación exterior Clase IV
Tensión nominal: 76/132 kV, 76/138 kV, 87/150 kV
Sección transversal del cable aplicable: 240~1600 mm²
YJZW Y4, YJZFY4
Nivel de contaminación aplicable: Contaminación exterior Clase IV
Tensión nominal: 127/220 kV
Sección transversal del cable aplicable: 240~3000 mm²
YJZW Y4, YJZFY4 (modelos de alto voltaje)
Nivel de contaminación aplicable: Contaminación exterior de grado IV
Tensión nominal: 290/500 kV
Sección transversal del cable aplicable: 800~3000 mm²
