Kutistekaapelien lisävarusteiden tuotteen esittely:

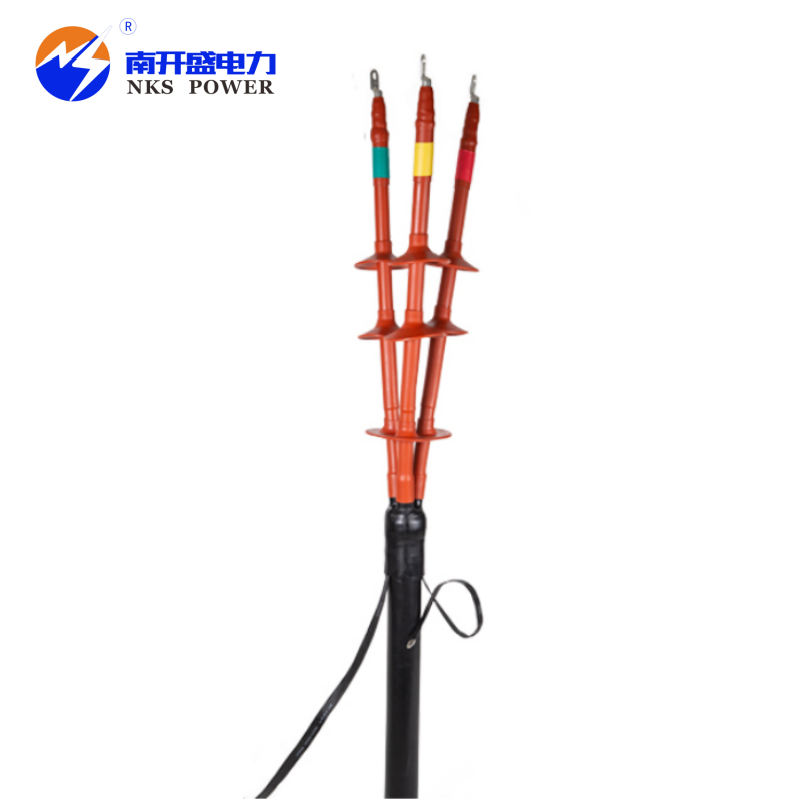

NKS POWER 15kV lämpökutistuva pääte sopii 6/10kV, 8.7/15kV yksijohdin/kolmijohdin xLPE, EPR ja muiden polymeerikaapeleiden päätteisiin.
Tuotteen suoritusstandardit: IEC60502.4, GB/T12706.4
Kutistekaapelien lisävarusteiden tuotteen ominaisuudet:
Se koostuu eri materiaalikomponenttien sekoituksesta, kuten polyeteenistä, eteenivinyyliasetaatista (EVA) ja eteenipropeenikumista.
Korkea mekaaninen lujuus, sopii useille virtakaapeleille
Vahva UV-kestävyys ja vahva säänkestävyys
Sillä on erinomaiset eristysominaisuudet, koronakestävyys ja jäljityskestävyys
Yksinkertainen muotoilu ja järkevä rakenne
Sisäänrakennettu jännityksenhallinta, tasainen sähkökentän jakautuminen
Soveltuu kupari- ja alumiinikaapeleille
Soveltuu puristuskorkoille ja mekaanisille korvakkeille
Nopea asennus ja yksinkertainen asennus
sähköiset suorituskykyparametrit Kutistekaapelitarvikkeiden :
NKS-15kVRSO- | Tuotteet | Parametri |
Tekniset parametrit | Kaapelin nimellisjännite | 6/10kV 8,7/15kV |
| Taajuuskestojännite (AC) | 39kV/5min |
Osittainen purkaminen | 15kV - 10pC |
Impulssijännite | 105kV |
| Lämmitysjaksojen testi ilmassa | 22kV, yhteensä 60 jaksoa |
Soveltuva kaapelin poikkileikkaus | 25-630mm² |
Tuote on läpäissyt Kiinan sähkövoimatutkimuslaitoksen (CEPRI) sähköteollisuuden sähkölaitteiden laaduntarkastus- ja testauskeskuksen tarkastuksen ja sertifioinnin
Tyyppitestin viitestandardi: IEC 60502-4:2010 GB/T 12706.4-2008

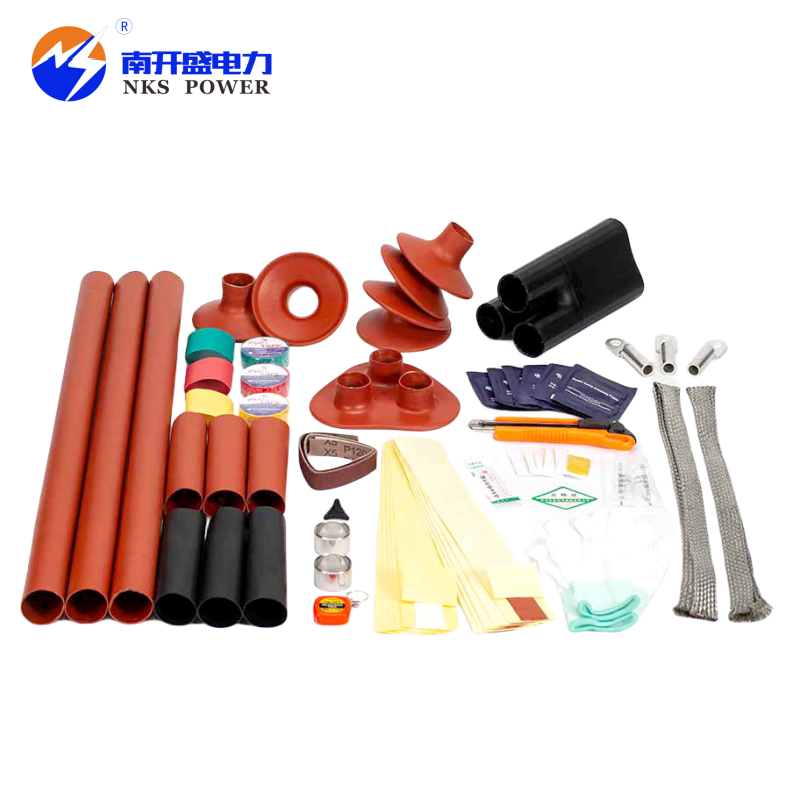

Kutistekaapelitarvikkeiden valintataulukko:
| Tuotteen nimi | Nimellinen poikkileikkaus (mm²) | Sarjan koodi | Tuotekoodi |
3-ytiminen lämpökutistuva ulkoinen pääte | 25-50 | NKS-10kVRSO-3/1 | 63721SHI-SZ |
| 70-120 | NKS-10kVRSO-3/2 | 63722SHI-SZ |
| 150-240 | NKS-10kVRSO-3/3 | 63723SHI-SZ |
| 300-400 | NKS-10kVRSO-3/4 | 63724SHI-SZ |
Yksiytiminen lämpökutiste ulkoinen pääte | 25-50 | NKS-10kVRSO-1/1 | 63621SHI-SZ |
| 70-120 | NKS-10kVRSO-1/2 | 63622SHI-SZ |
| 150-240 | NKS-10kVRSO-1/3 | 63623SHI-SZ |
| 300-400 | NKS-10kVRSO-1/4 | 63624SHI-SZ |
