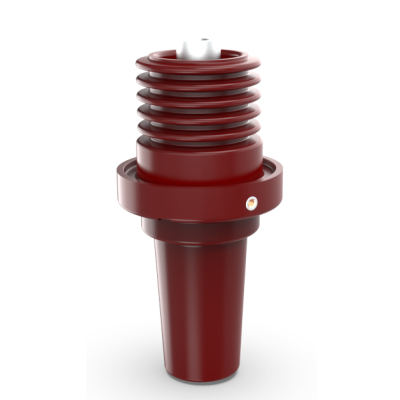

Ⅰ. A ZS202 epoxipersely bemutatása
A ZS202 perselyt főként SF6 felfújható szekrényben használják, hatékonyan tömíti a szekrény szigetelőanyagát, megtámasztja és rögzített kábelt és rézsort, a névleges áram elérheti a 630A 1250 feszültség fokozatot 35 kV, kiváló minőségű epoxigyanta és réz anyaga, nem helyi indukciós földelő hálózat használatával vagy csatlakoztatva.
Ⅱ. A ZS202E poxy persely jellemzői
A ZS202 epoxipersely számos olyan funkciót kínál, amelyek kiemelkedő választássá teszik az áramelosztó rendszerek számára:
1. Kiváló szigetelés
A persely kiváló minőségű epoxigyantából készült, amely kiváló szigetelési tulajdonságokat biztosít, amelyek biztonságos és stabil elektromos áramlást biztosítanak.
2. Magas vezetőképesség
A vezető rúd T2 rézből készült, ezüstözött, magas vezetőképességet és minimális energiaveszteséget biztosítva.
3. Teljes árnyékolás és tömítés
Használható kompatibilis, szétválasztható kábelcsatlakozókkal együtt, hogy teljes árnyékolást és tömítést biztosítson, védve a környezeti tényezőktől és biztosítva a hosszú távú teljesítményt.
4. Gyors összeszerelés és egyszerű telepítés
Az egyszerű és gyors összeszerelésre tervezett ZS202 persely leegyszerűsíti a telepítési folyamatot, csökkenti az állásidőt és a munkaerőköltségeket.
5. Megbízhatóság és biztonság
A persely szigorú ellenőrzéseken és tanúsítványokon esett át, beleértve a Kínai Villamosenergia-kutató Intézet (CEPRI) Energiaipari Elektromos Berendezések Minőségvizsgáló és Vizsgálóközpontja által kiadottakat is, biztosítva ezzel a megbízhatóságát és biztonságos működését.
Ⅲ. A ZS202 epoxipersely elektromos teljesítményparaméterei
NKS-EB-35/1250- |
Leírás |
1# ZS202 epoxi persely |
2# ZS202 Epoxi persely |
3# ZS202 Epoxi persely |
| Műszaki paraméterek |
Rendszerfeszültség |
12/24/35 kV |
Névleges áram |
630A |
630A |
1250A |
Frekvenciaálló feszültség (AC) |
95kV/1 perc |
Részleges kisülés |
45kV-5pC |
Impulzusfeszültség |
200kV ±10-szer |
Kapacitás értéke
|
18±3PF
|
18±3PF |
26±3PF |
| A vezető rúd mérete |
| A |
Φ25 |
Φ25 |
Φ32 |
| B |
Φ25 |
Φ32 |
Φ32 |
A termék megfelelt a Kínai Villamosenergia-kutató Intézet (CEPRI) Energiaipari Elektromos Berendezések Minőségi Ellenőrző és Tesztelő Központjának ellenőrzésén és tanúsításán.
Típusvizsgálati referenciaszabvány: IEC 60502-4:2010 GB/T 12706.4-2008
