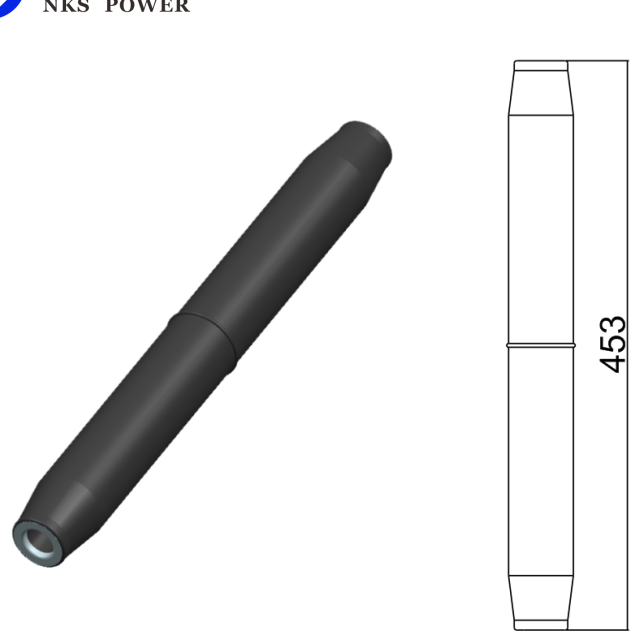

Ⅰ. Introduzione al giunto per cavi impermeabile termoretraibile a freddo
I giunti per cavi impermeabili termoretraibili a freddo sono componenti che utilizzano materiali ad alto contenuto di elastomero (gomma siliconica comunemente usata e gomma etilene-propilene) per essere vulcanizzati a iniezione in fabbrica, quindi allargati e rivestiti con supporti a spirale in plastica per formare vari accessori per cavi.
I prodotti accessori per cavi termoretraibili a freddo di media tensione sono adatti per cavi di alimentazione unipolare, bipolare, tripolare, quadripolare e pentapolare da 6/10 kV, 8,7/15 kV in PVC, XLPE ed EPR. Gli accessori per cavi termoretraibili a freddo presentano i vantaggi di dimensioni ridotte, funzionamento facile e rapido, nessuna necessità di strumenti speciali, ampia gamma di applicazioni e poche specifiche di prodotto. Rispetto agli accessori per cavi termorestringenti, non richiede riscaldamento antincendio ed è ampiamente utilizzato in vari campi come energia elettrica, petrolchimica, metallurgia, ferrovie e costruzioni portuali.
Standard di esecuzione del prodotto: IEC60502.4, GB/T12706.4
Ⅱ. Caratteristiche del giunto per cavo impermeabile termoretraibile a freddo
1. Fornitura diretta dalla fabbrica, controllo qualità alla fonte
NKS POWER dispone di linee di produzione proprie che coprono tutto, compreso l'ispezione delle materie prime e la lavorazione dei prodotti semilavorati fino all'assemblaggio e al collaudo finali. Garantisce che ogni lotto di connettori impermeabili sia conforme agli standard di controllo qualità interni e agli standard di settore esterni.
2. Stabilità e affidabilità
L'utilizzo della collaudata tecnologia di sigillatura termoretraibile consente un'installazione più semplice in cantiere con migliori prestazioni di tenuta e un isolamento stabile. Resiste efficacemente all'ingresso di umidità e alle interferenze ambientali.
3. Forti capacità di personalizzazione e risposta rapida
La personalizzazione completa, dalla progettazione alla produzione di prova in piccoli lotti fino alla produzione, è garantita in base alle dimensioni utilizzate nei siti, alle configurazioni dei terminali, alla qualità dei materiali e ad altri requisiti, riducendo drasticamente i tempi di progetto.
4. Sistema rigoroso di qualità e test
Si estende dall'approvvigionamento delle materie prime e dall'ispezione in entrata fino al test del prodotto finito e ai test funzionali pre-spedizione, consistenti in resistenza all'acqua e resistenza alla pressione. L'affidabilità costante per l'uso sul campo a lungo termine è garantita.
5. Supporto tecnico
Supporto del team tecnico a livello di fabbrica che include guida alla selezione, manutenzione post-installazione e supporto per la diagnosi dei guasti per consentire all'utente di ridurre al minimo i rischi di costruzione e i costi operativi.
Ⅲ. Parametri delle prestazioni elettriche del giunto per cavo impermeabile termoretraibile a freddo
NKS-15kVLSJ- |
Elementi |
Parametro |
Parametri tecnici |
Tensione nominale del cavo |
6/10kV 8,7/15kV |
| Tensione di resistenza alla frequenza (AC) |
39kV/5min |
Scarico parziale |
15kV<10pC |
Tensione impulsiva |
105kV |
| Prova di cicli di riscaldamento in aria |
22kV, 60 cicli in totale |
Sezione trasversale del cavo applicabile |
25-630 mm² |
Il prodotto ha superato l'ispezione e la certificazione del Centro di ispezione e test della qualità delle apparecchiature elettriche dell'industria energetica CEPRI (China Electric Power Research Institute)
Norma di riferimento per la prova di tipo: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Tabella di selezione per giunti per cavi termorestringenti
| Nome del prodotto |
Sezione nominale (mm²) |
Codice kit |
Codice prodotto |
Termorestringenti a freddo tripolari giunto |
25-50 |
NKS-10kVLSJ-3/1 |
63541SCJ-SZ |
| 70-120 |
NKS-10kVLSJ-3/2 |
63542SCJ-SZ |
| 150-240 |
NKS-10kVLSJ-3/3 |
63543SCJ-SZ |
| 300-400 |
NKS-10kVLSJ-3/4 |
63544SCJ-SZ |
Termoretraibile a freddo unipolare giunto |
25-50 |
NKS-10kVLSJ-1/1 |
63441SCJ-SZ |
| 70-120 |
NKS-10kVLSJ-1/2 |
63442SCJ-SZ |
| 150-240 |
NKS-10kVLSJ-1/3 |
63443SCJ-SZ |
| 300-400 |
NKS-10kVLSJ-1/4 |
63444SCJ-SZ |
