Presa rapida di alimentazione di emergenza

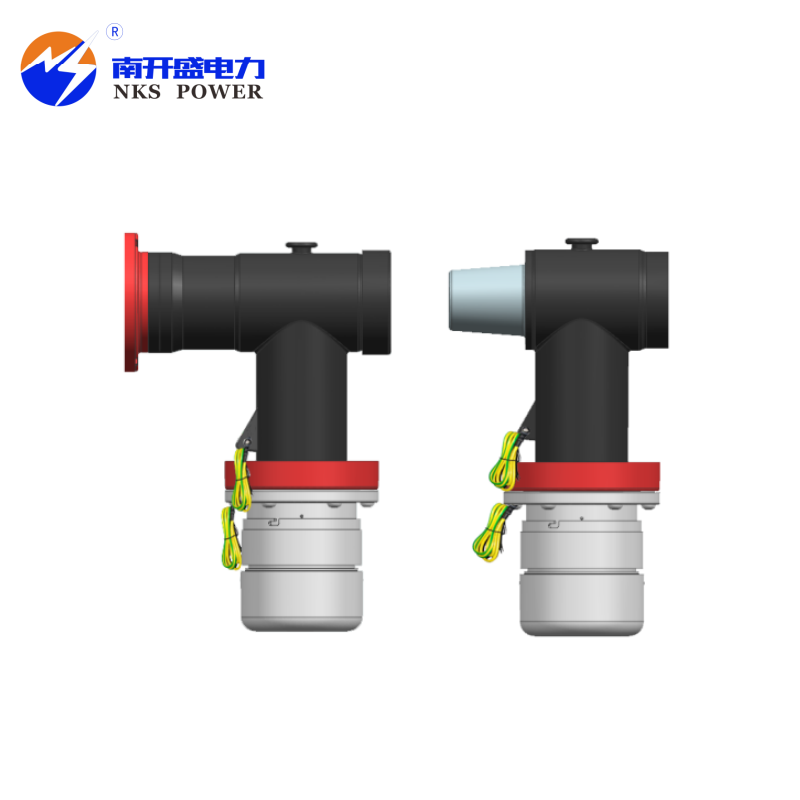

Tipo di connettore Presa rapida per alimentazione di emergenza

Modello: 12kV
Corrente nominale: fino a 200 A
Materiale: Gomma siliconica e resina epossidica
Applicazione: alimentazione di emergenza
Modello di boccola: EN50180 e 50181 interfaccia A
Standard di esecuzione: IEC60502.4, GB/T12706.4


Disponibilità:



Informarsi

Modello:
NKS-YJKC12/200-FC NKS-YJKC12/200-RC
Marca:
POTENZA NKS

Descrizione del prodotto

Ⅰ. Introduzione alla presa rapida di alimentazione di emergenza

La presa rapida di alimentazione di emergenza del tipo a connettore NKS POWER viene utilizzata negli armadi che non dispongono di fori per installare prese rapide di alimentazione di emergenza. È diviso in tipo plug-in anteriore e tipo plug-in posteriore. Fornisce un'interfaccia di prelievo dell'alimentazione di emergenza per armadi senza funzione di prelievo dell'alimentazione di emergenza nella fase iniziale.

Standard di esecuzione del prodotto: IEC60502.4, GB/T12706.4, GB/T11022
Questo prodotto corrisponde alle boccole di tipo A in EN50180 e 50181.

Ⅱ. Caratteristiche della presa rapida di alimentazione di emergenza

Utilizzato per l'estrazione rapida di energia elettrica di emergenza dagli armadi a gas SF6
Il tappo isolante è realizzato in gomma siliconica sicura ed ecologica
Il design strutturale ragionevole dell'involucro epossidico facilita il collegamento di emergenza
Si consiglia che la dimensione dell'apertura sia conforme allo standard dell'involucro 202, con un diametro di 73,5 mm.
Montaggio rapido e installazione semplice

Ⅲ. Parametri di prestazione elettrica della presa rapida di alimentazione di emergenza

NKS-YJKC12/200-01	Elementi	Parametro
Parametri tecnici	Tensione del sistema	12kV
	Corrente nominale	200A
	Tensione di resistenza alla frequenza (AC)	45kV/1min
	Scarico parziale	15kV<10pC
	Tensione impulsiva	95kV
	Prova di aumento della temperatura	Aumento della temperatura al contatto del connettore ≤50K
	Prova di aumento della temperatura	Aumento della temperatura dei terminali su entrambi i lati ≤65K

La presa elettrica veloce ha superato l'ispezione e la certificazione del Centro di ispezione e test di qualità delle apparecchiature elettriche dell'industria energetica CEPRI (China Electric Power Research Institute)

Norma di riferimento per la prova di tipo: IEC 60502-4:2010 GB/T 12706.4-2008

Dimensioni della presa rapida di alimentazione di emergenza
