Ti trovi qui: Casa » Prodotti » Prodotto epossidico » Unità principale anello SF6, boccola epossidica 202

Questo prodotto non è più disponibile

Boccola epossidica per RMU isolata in gas SF6

Unità principale anello SF6, boccola epossidica 202

Modello: 12kV 24kV
Corrente nominale: 1250A
Materiale: Resina epossidica
Applicazione: Unità principale anello SF6
Modello boccola: EN50180 e 50181 Tipo'C'
Standard di esecuzione: IEC60502.4, GB/T12706.4


Disponibilità:

Modello:
12/24kV 630/1250A
Marca:
POTENZA NKS

Descrizione del prodotto

Ⅰ. Introduzione alla boccola epossidica 202

La boccola epossidica 202 viene utilizzata principalmente nell'armadio di rete ad anello gonfiabile. Può sigillare efficacemente il mezzo isolante nell'armadio, supportare la connessione tra armadio elettrico fisso e cavo, la sua corrente nominale può essere 630 A-1250 A, il livello di tensione può essere utilizzato per 12 kV24 kV; l'involucro in resina epossidica di alta qualità e asta conduttiva in rame, utilizzando una rete di induzione non locale, può schermare la messa a terra o collegare il display live.

Standard di esecuzione del prodotto: IEC60502.4, GB/T12706.4, GB/T11022

Ⅱ. Caratteristiche della boccola epossidica 202

Cavi in entrata (uscita) per armadi isolati in gas SF6
Stampato integrato con resina epossidica
L'asta conduttiva è realizzata in materiale rame argentato T2 ad alta conduttività.
Può essere utilizzato insieme a connettori per cavi separabili compatibili per fornire schermatura e tenuta complete.
Montaggio rapido e installazione semplice

Ⅲ. Design unico

Materiale: la boccola è realizzata in resina epossidica di alta qualità, che offre proprietà di isolamento e durata superiori.
Asta conduttiva: realizzata in rame T2 e placcata in argento per un'elevata conduttività, garantendo prestazioni elettriche efficienti.
Schermatura: progettata senza rete di induzione locale, fornisce un'efficace messa a terra schermante o connessione a display attivi.

Ⅳ. Parametri delle prestazioni elettriche della boccola epossidica 202

NKS-EB-24/1250-	Descrizione	1 # 202 Boccola epossidica	2N. 202 Boccola epossidica	3N. 202 Boccola epossidica
Parametri tecnici	Tensione del sistema	12/24kV	12/24kV	12/24kV
	Corrente nominale	630A	630A	1250A
	Tensione di resistenza alla frequenza (AC)	68kV/1min
	Scarico parziale	26,4 kV<5 pC
	Tensione impulsiva	125kV ±10 volte
	Valore di capacità	18±3PF	18±3PF	26±3PF
	Dimensioni dell'asta conduttiva
	UN	Φ25	Φ30	Φ30
	B	Φ25	Φ25	Φ30

Il prodotto ha superato l'ispezione e la certificazione del Centro di ispezione e test della qualità delle apparecchiature elettriche dell'industria energetica CEPRI (China Electric Power Research Institute)

Norma di riferimento per la prova di tipo: IEC 60502-4:2010 GB/T 12706.4-2008

Dimensioni di 202 boccole epossidiche

Prossimo:

Boccola epossidica Boccola epossidica per armadio isolata in gas EN50181 Boccola tipo C SF6 Anello unità principale Suona l'unità principale

Prodotti correlati

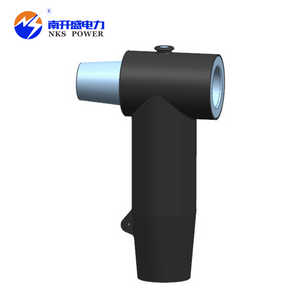

Connettori separabili IEC 8,7 kV/15 kV, 630 A, connettore corpo a T con accoppiamento (posteriore)

Connettori separabili IEC 24 kV, 630 A, connettore corpo a T anteriore

Connettori separabili IEC 8,7 kV/15 kV, 630 A, connettore corpo a T anteriore

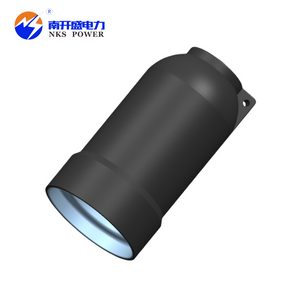

Cappuccio protettivo isolato 15 kV, 630 A
