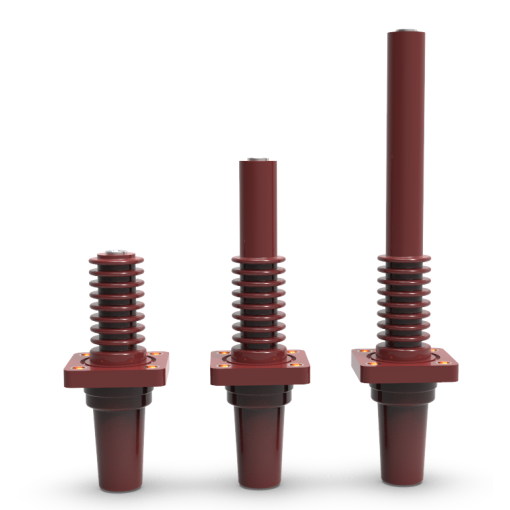

Ⅰ. Wprowadzenie do tulei z żywicy epoksydowej szyn zbiorczych RMU
ABC zbiorczej Tuleja żywiczna szyny jest stosowana głównie w izolowanej powietrzem szafie ochrony środowiska, może skutecznie uszczelnić środek izolacyjny w szafie, wspierać połączenie między stałą szafą rozdzielczą a
kablem i jest przeznaczona do swobodnej instalacji płyt, jej prąd znamionowy może wynosić 630 A, poziom napięcia dla 12 kV; obudowa z wysokiej jakości żywicy epoksydowej i miedzianego pręta przewodzącego, bez lokalnej sieci indukcyjnej, może chronić uziemienie lub wyświetlacz na żywo.
Ⅱ. Cechy tulei z żywicy epoksydowej szyn zbiorczych RMU
Kable wejściowe (odpływowe) do szaf izolowanych gazem
Zintegrowany formowany z żywicy epoksydowej
Pręt przewodzący wykonany jest z posrebrzanego materiału z miedzi T2 o wysokiej przewodności.
Można go używać w połączeniu z kompatybilnymi, rozłącznymi złączami kablowymi, aby zapewnić pełne ekranowanie i uszczelnienie.
Szybki montaż i prosta instalacja
Ⅲ. Parametry wydajności elektrycznej tulei z żywicy epoksydowej szyn zbiorczych RMU
NKS-EB-12/630- |
Opis |
Tuleja szyny epoksydowej |
B Tuleja szyny epoksydowej |
C Tuleja szyny epoksydowej |
| Parametry techniczne |
Napięcie systemu |
12kV |
12kV |
12kV |
Prąd znamionowy |
630A |
630A |
1250A |
Napięcie wytrzymywane częstotliwości (AC) |
42kV/1min |
Częściowe rozładowanie |
15 kV < 5 szt |
Napięcie impulsowe |
95 kV ± 10 razy |
Wartość pojemności
|
18±3PF
|
18±3PF |
18±3PF |

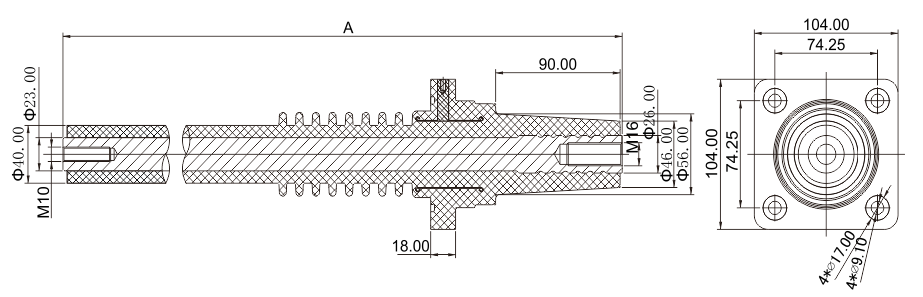

| Rozmiar pręta przewodzącego |
| A |
485.5 |
352.5 |
255.5 |
Produkt przeszedł kontrolę i certyfikację Chińskiego Instytutu Badań nad Energią Elektryczną (CEPRI) Centrum Kontroli i Testowania Jakości Sprzętu Elektrycznego Przemysłu Energetycznego
Norma odniesienia dotycząca testu typu: IEC 60502-4:2010 GB/T 12706.4-2008
