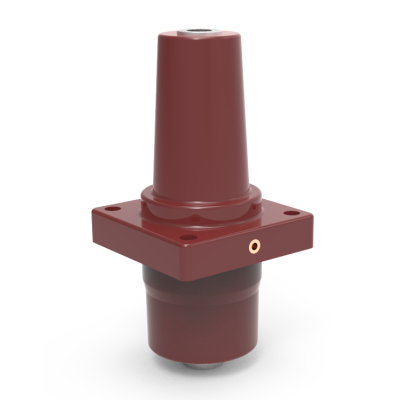

Ⅰ. Úvod do 198 epoxidových puzdier
NKS Power predstavuje epoxidové puzdro 198, kľúčový komponent pre plynom izolované kruhové rozvodné jednotky (RMU). Táto priechodka je špeciálne navrhnutá tak, aby poskytovala robustnú izoláciu a podporu pre spojenia medzi pevnými rozvodnými skriňami a káblami v nafukovacích kruhových sieťových skriniach. Je dostupný v napäťových úrovniach 12kV a 24kV s menovitým prúdom 630A až 1250A. Objímka je vyrobená z vysoko kvalitnej epoxidovej živice a obsahuje medenú vodivú tyč s vysokou vodivosťou.
Ⅱ. Vlastnosti epoxidového puzdra 198
1. Vysoký elektrický výkon
Dodržiava superlatívne štandardné kódy IEC60502.4 a GB/T12706.4. Preto môže veľmi dobre fungovať v prostrediach s vysokým hlasom.
2. Odolná konštrukcia
Vyrobené z kvalitného materiálu z epoxidovej živice, ktorý poskytuje vynikajúcu izoláciu vrátane mechanickej pevnosti.
3. Jednoduchá inštalácia
Rýchla montáž, a teda jednoduchá inštalácia znamená zníženie prestojov a nákladov na údržbu.
4. Kompatibilita
Môže sa použiť spolu s kompatibilnými oddeliteľnými káblovými konektormi na dosiahnutie úplného tienenia a tesnenia.
Ⅲ. Parametre elektrického výkonu 198 epoxidových puzdier
NKS-EB-24/1250- |
Popis |
1# 198 Epoxidové puzdro |
2# 290 epoxidové puzdro |
| Technické parametre |
Systémové napätie |
12/24 kV |
12/24 kV |
Menovitý prúd |
630A |
1250A |
Odolné frekvenčné napätie (AC) |
68 kV/1 min |
Čiastočný výboj |
26,4 kV ＜ 5 pC |
Impulzné napätie |
125 kV ± 10 krát |
Hodnota kapacity
|
18±3PF
|
26±3PF |

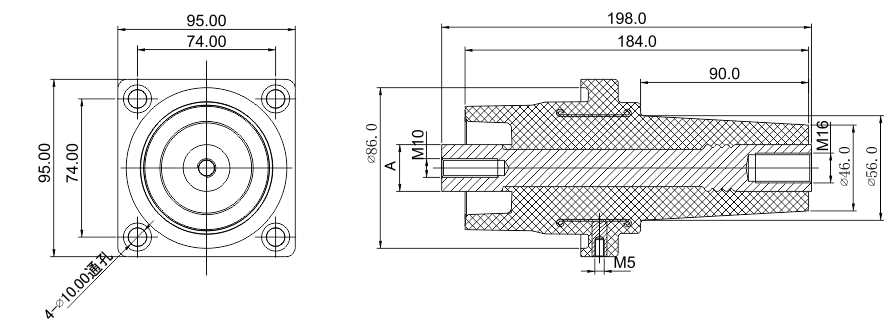

| Veľkosť vodivej tyče |
| A |
Φ25 |
Φ30 |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
