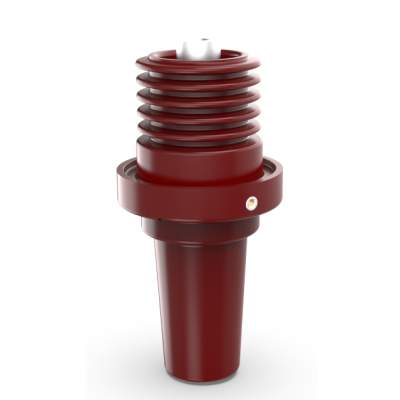

Ⅰ. Úvod do epoxidového puzdra ZS202
Puzdro ZS202 sa používa hlavne v nafukovacej skrini SF6, dokáže efektívne utesniť izolačné médium skrine, podporuje a pevný kábel a medený rad, menovitý prúd môže dosiahnuť 630A 1250Avoltážny stupeň 35kV, materiál z vysoko kvalitnej epoxidovej živice a medi, pomocou nemiestnej indukčnej siete, môže tieniť uzemnenie alebo pripojené k živému displeju.
Ⅱ. Vlastnosti puzdra ZS202E poxy
Epoxidové puzdro ZS202 ponúka množstvo funkcií, ktoré z neho robia vynikajúcu voľbu pre systémy distribúcie energie:
1. Vynikajúca izolácia
Puzdro je vyrobené z vysoko kvalitnej epoxidovej živice, ktorá poskytuje vynikajúce izolačné vlastnosti, ktoré zaisťujú bezpečný a stabilný tok elektriny.
2. Vysoká vodivosť
Vodivá tyč je vyrobená z medi T2 s postriebrením, zaisťuje vysokú vodivosť a minimálne straty energie.
3. Úplné tienenie a tesnenie
Môže sa použiť v spojení s kompatibilnými oddeliteľnými káblovými konektormi, aby sa zabezpečilo úplné tienenie a utesnenie, ochrana pred faktormi prostredia a zaistenie dlhodobého výkonu.
4. Rýchla montáž a jednoduchá inštalácia
Objímka ZS202, navrhnutá pre jednoduchú a rýchlu montáž, zjednodušuje proces inštalácie, znižuje prestoje a náklady na prácu.
5. Spoľahlivosť a bezpečnosť
Objímka prešla prísnymi kontrolami a certifikáciami, vrátane kontrol a certifikácií od Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Inspection and Testing Center, čo zaručuje jej spoľahlivosť a bezpečnosť pri prevádzke.
Ⅲ. Parametre elektrického výkonu epoxidového puzdra ZS202
NKS-EB-35/1250- |
Popis |
1# ZS202 epoxidové puzdro |
2# ZS202 Epoxidové puzdro |
3# ZS202 Epoxidové puzdro |
| Technické parametre |
Systémové napätie |
12/24/35 kV |
Menovitý prúd |
630A |
630A |
1250A |
Odolné frekvenčné napätie (AC) |
95 kV/1 min |
Čiastočný výboj |
45 kV ＜ 5 pC |
Impulzné napätie |
200 kV ± 10 krát |
Hodnota kapacity
|
18±3PF
|
18±3PF |
26±3PF |

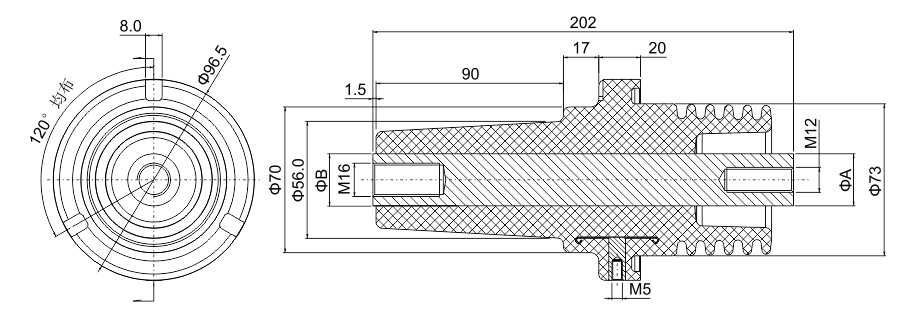

| Veľkosť vodivej tyče |
| A |
Φ25 |
Φ25 |
Φ32 |
| B |
Φ25 |
Φ32 |
Φ32 |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
