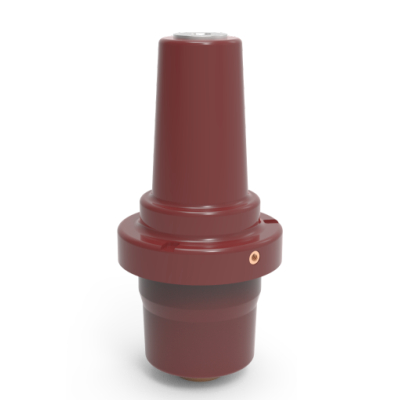

Ⅰ. 202 Epoksi Burç'a Giriş
202 epoksi burç esas olarak şişirilebilir halka ağ kabininde kullanılır. Kabindeki yalıtım ortamını etkili bir şekilde kapatabilir, sabit anahtar kabini ile kablo arasındaki bağlantıyı destekleyebilir, nominal akımı 630A-1250A olabilir, voltaj seviyesi 12kV24kV için kullanılabilir; Yerel olmayan bir indüksiyon ağı kullanan, yüksek kaliteli epoksi reçine ve bakır iletken çubuktan oluşan muhafaza, topraklamayı koruyabilir veya canlı ekrana bağlanabilir.
Ⅱ. 202 Epoksi Burç Özellikleri
SF6 gaz yalıtımlı kabinler için giriş (çıkış) kabloları
Epoksi reçine ile entegre kalıplanmış
İletken çubuk, yüksek iletkenliğe sahip T2 bakır gümüş kaplama malzemeden yapılmıştır.
Tam koruma ve sızdırmazlık sağlamak için uyumlu ayrılabilir kablo konektörleriyle birlikte kullanılabilir.
Hızlı montaj ve basit kurulum
Ⅲ. Benzersiz Tasarım
Malzeme: Burç, üstün yalıtım özellikleri ve dayanıklılık sunan yüksek kaliteli epoksi reçineden üretilmiştir.
-
İletken Çubuk: Verimli elektrik performansı sağlayan, yüksek iletkenlik için T2 bakırdan yapılmış ve gümüş kaplamadır.
-
Ekranlama: Yerel endüksiyon ağı olmadan tasarlanmış olup, etkili ekranlama topraklaması veya canlı ekranlara bağlantı sağlar.
Ⅳ. 202 Epoksi Burcun Elektriksel Performans Parametreleri
NKS-EB-24/1250- |
Tanım |
1# 202 Epoksi Burç |
2# 202 Epoksi Burç |
3# 202 Epoksi Burç |
| Teknik Parametreler |
Sistem Gerilimi |
12/24kV |
12/24kV |
12/24kV |
Nominal akım |
630A |
630A |
1250A |
Frekans dayanım gerilimi (AC) |
68kV/1 dak |
Kısmi Deşarj |
26.4kV<5pC |
Darbe gerilimi |
125kV ±10 kez |
Kapasitans değeri
|
18±3PF
|
18±3PF |
26±3PF |

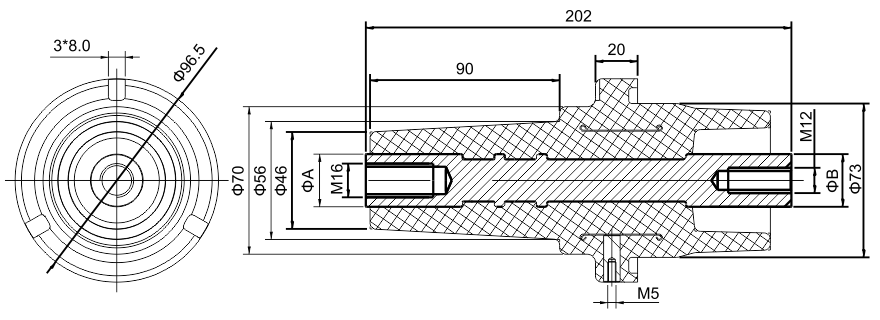

| İletken çubuğun aoyutu |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Ürün, Çin Elektrik Enerjisi Araştırma Enstitüsü (CEPRI) Enerji Endüstrisi Elektrikli Ekipman Kalite Kontrol ve Test Merkezi'nin denetimini ve sertifikasyonunu geçmiştir.
Tip testi referans standardı: IEC 60502-4:2010 GB/T 12706.4-2008
