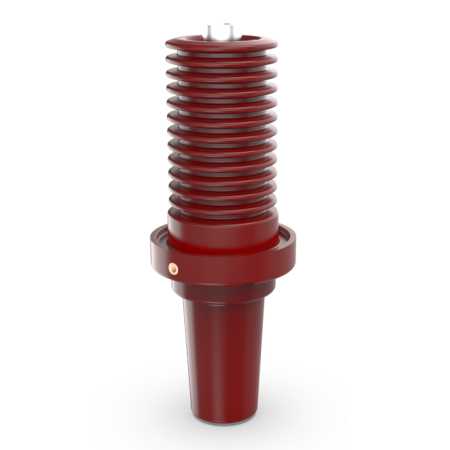

Ⅰ. Знайомство з епоксидною втулкою ZS 265
Втулка ZS 265 в основному використовується в мережевій шафі з надувним кільцем, може ефективно герметизувати ізоляційне середовище шафи, підтримувати і фіксувати кабель і мідний ряд, номінальний струм може досягати 630A 1250A, рівень напруги може використовуватися для 12 кВ, матеріал високоякісної епоксидної смоли та міді, не використовуючи локальну індукційну мережу, може екранувати заземлення або підключений до живого дисплея.
Стандарти виконання продукту: IEC60502.4, GB/T12706.4,GB/T11022
Ⅱ. Особливості епоксидної втулки ZS 265
1. Екологічно чистий дизайн
Підходить для екологічно безпечних розподільних пристроїв із елегазовою ізоляцією, що відповідає суворим вимогам сучасної енергетичної системи щодо екологічних показників та ізоляційних властивостей.
2. Інтегроване формування
Використовує вдосконалену інтегровану технологію формування епоксидної смоли для забезпечення структурної цілісності та ефективності ізоляції, підвищуючи довговічність і надійність продукту.
3. Висока провідність
Провідні стрижні мають мідне срібне покриття T2 для виняткової провідності, ефективного зниження опору, підвищення ефективності передачі енергії та мінімізації втрат енергії.
4. Повністю екрановане ущільнення
У поєднанні з сумісними знімними кабельними роз’ємами забезпечується повністю екрановане та герметичне з’єднання, яке ефективно блокує зовнішні перешкоди та забезпечує безпеку оператора.
5. Швидка збірка
Розроблений з урахуванням зручності користувача, підтримує швидке складання та просте встановлення, значно скорочуючи час будівництва, знижуючи витрати на встановлення та підвищуючи ефективність проекту.
Ⅲ. Параметри електричних характеристик епоксидної втулки ZS 265
NKS-EB-12/1250- |
опис |
1# ZS 265 Епоксидна втулка |
2# ZS 265 Епоксидна втулка |
2# ZS 265 Епоксидна втулка |
| Технічні параметри |
Напруга системи |
12кВ |
Номінальний струм |
630A |
630A |
1250A |
Витримувана частота напруги (AC) |
42кВ/1 хв |
Частковий розряд |
15кВ＜5пКл |
Імпульсна напруга |
95 кВ ±10 разів |
Значення ємності
|
18±3PF
|
18±3PF |
26±3PF |

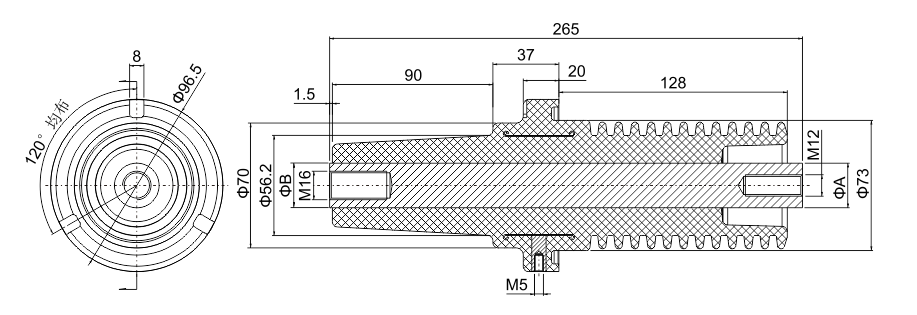

| Розмір струмопровідного стрижня |
| А |
Φ25 |
Φ25 |
Φ32 |
| Б |
Φ25 |
Φ32 |
Φ32 |
Продукт пройшов інспекцію та сертифікацію Центру інспекції та тестування якості електрообладнання енергетичної промисловості Китайського науково-дослідного інституту електроенергетики (CEPRI).
Еталонний стандарт випробування типу: IEC 60502-4:2010 GB/T 12706.4-2008
