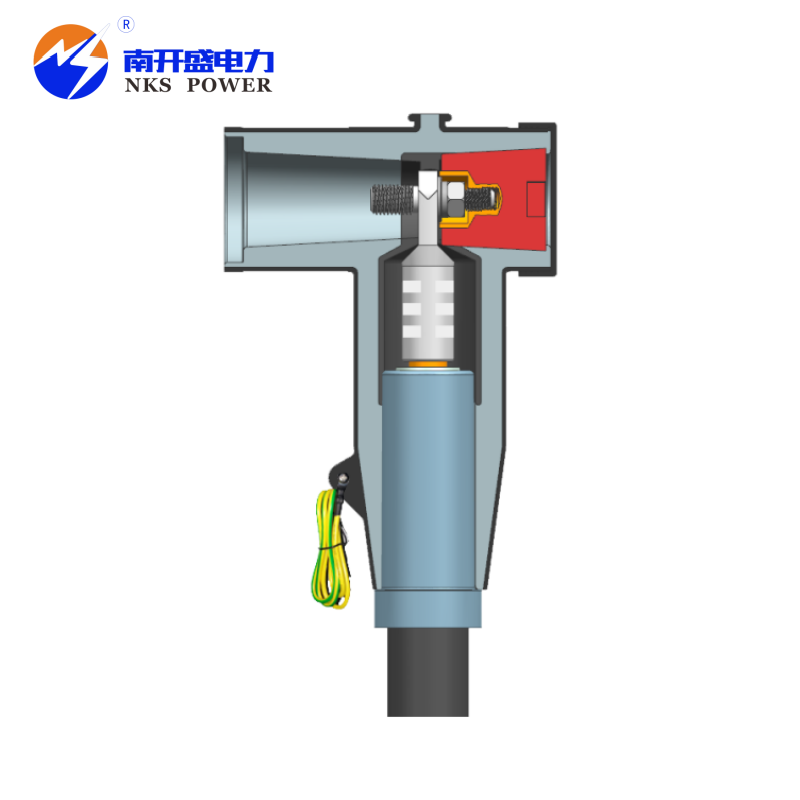

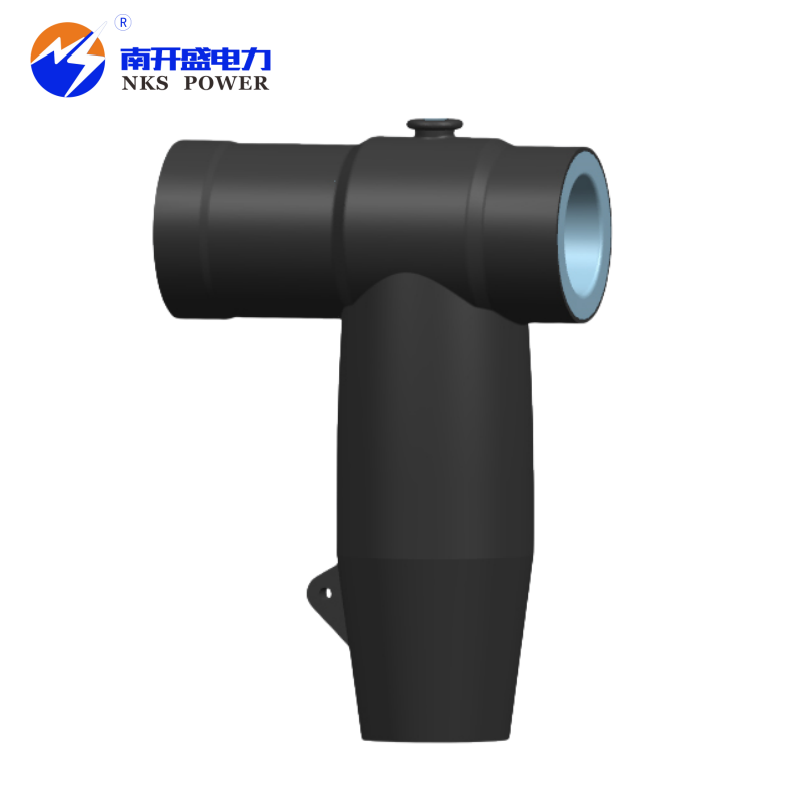

Predstavljanje proizvoda sa odvojivim konektorom:
NKS POWER odvojivi konektor (prednji konektor, T-tip) je pogodan za RMU, razvodne uređaje, razvodne kutije kablova (XLPE, EPR, itd.) dolazne i odlazne završne linije, bez zahtjeva za minimalnim faznim razmakom, pružanje kablova za napajanje do rasklopnog uređaja Potpuno zaštićeni, izolovan, zapečaćen priključak, male veličine, male težine, siguran i pouzdan, jednostavan za rastavljanje i montažu, i može raditi sigurno i stabilno u različitim oštra okruženja.
Standardi za izvršenje proizvoda: IEC60502.4, GB/T12706.4
Proizvod odgovara čahuri C-tipa u EN50180&50181.
Karakteristike proizvoda sa odvojivim konektorom:
Izrađen od sigurne i ekološki prihvatljive silikonske gume
Ima izvrsna izolacijska svojstva, otpornost na koronu i otpornost na praćenje
Razuman strukturalni dizajn, troslojni proces umrežavanja peroksida nakon ubrizgavanja za smanjenje djelomičnog pražnjenja
Ugrađena kontrola naprezanja, ujednačena distribucija električnog polja
Pogodan za bakarne i aluminijumske kablove
Brza montaža i jednostavna instalacija
Parametri električnih performansi odvojivih konektora:
NKS-24/630-PQ- | Predmeti | Parametar |
| Technical Parameters | Nazivni napon kabla | 12/20kV | 18/30kV |
| Napon sistema | 24kV | 36kV |
Nazivna struja | 630A | 630A |
Izdržljivi napon frekvencije (AC) | 54kV/5min | 81kV/5min |
Djelomično pražnjenje | 21kV＜10pC | 31kV＜10pC |
Impulsni napon | 125kV | 170kV |
Otpor zaštite | <5000Ω | <5000Ω |
Primjenjivi presjek kabla | 25-630mm² | 25-630mm² |
Proizvod je prošao inspekciju i certifikaciju Kineskog instituta za istraživanje električne energije (CEPRI) Centra za inspekciju i ispitivanje kvalitete električne opreme u elektroenergetskoj industriji
Referentni standard za ispitivanje tipa: IEC 60502-4:2010 GB/T 12706.4-2008
Tabela za odabir odvojivih konektora:
Nazivni presjek (mm²) | Izolovano jezgro OD(mm) AVG | ID konusa naprezanja (mm) | Šifra proizvoda |
| 12/20kV kabl | 18/30kV kabl | 12/20kV | 18/30kV |
35 | 20.7 | 26.3 | 16
| 19 | 90102CPS-SZ |
50 | 21.9 | 27.5 | 16 | 19
| 90103CPS-SZ |
70 | 23.6 | 29.2 | 16 | 19 | 90104CPS-SZ |
95 | 25.3 | 30.9 | 19 | 24 | 90105CPS-SZ |
120 | 26.6 | 32.2 | 19 | 24 | 90106CPS-SZ |
150 | 28.2 | 33.8 | 19 | 24 | 90107CPS-SZ |
185 | 29.9 | 35.5 | 24
| 29 | 90108CPS-SZ |
240 | 32.1 | 37.7 | 24 | 29 | 90109CPS-SZ |
300 | 34.3 | 39.9 | 29 | 34 | 90110CPS-SZ |
400 | 37.2 | 42.8 | 29 | 34 | 90111CPS-SZ |
500 | 40.7 | 46.3 | 34 | 38 | 90112CPS-SZ |
630 | 44.0 | 49.6 | 34 | 38 | 90113CPS-SZ |
