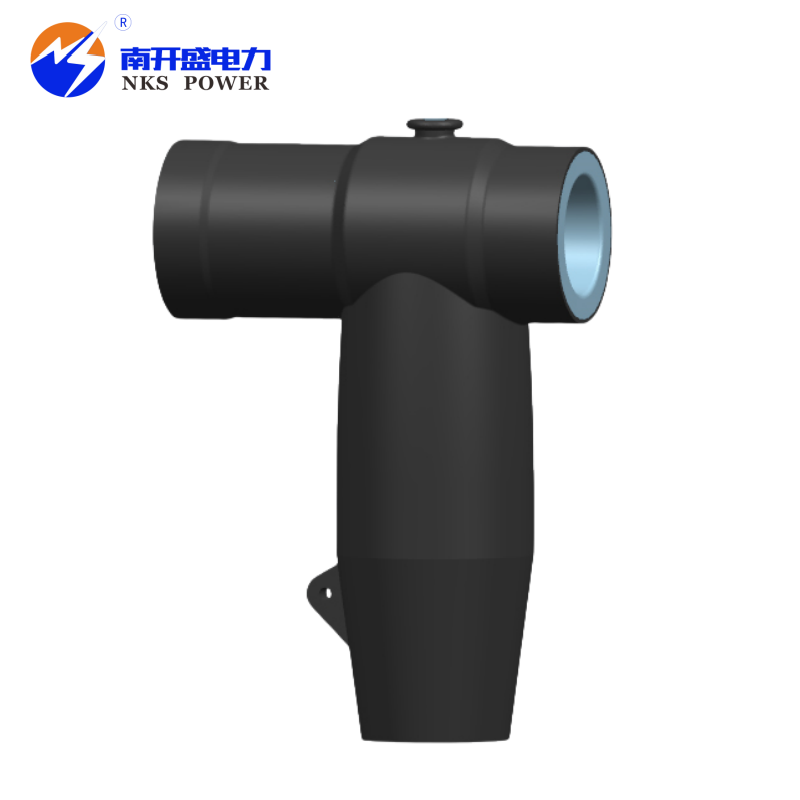

Ⅰ. Uvod v 24kV 630A sprednji konektor T-telesa
NKS POWER ločljiv sprednji konektor T-Body je primeren za RMU, stikalne naprave, kabelske razdelilne omarice (XLPE, EPR, itd.), dohodne in odhodne priključke, brez minimalne zahteve za fazno vrzel, zagotavlja napajalne kable do stikalnih naprav. Popolnoma oklopljena, izolirana, zatesnjena povezava, majhna velikost, majhna teža, varna in zanesljiva, enostavna za razstavljanje in sestavljanje ter lahko varno in stabilno deluje v različnih težkih pogojih. okoljih.
Standardi za izvedbo izdelka: IEC60502.4, GB/T12706.4
Izdelek se ujema s pušo tipa C v EN50180 in 50181.
Ⅱ. Značilnosti 24kV 630A sprednjega konektorja T-ohišja
Oblikovan iz varne in okolju prijazne silikonske gume
Ima odlične izolacijske lastnosti, odpornost proti koroni in odpornost na sledenje
Razumna strukturna zasnova, troslojni postopek navzkrižnega povezovanja peroksida po vbrizganju za zmanjšanje delnega izpusta
Vgrajena kontrola napetosti, enakomerna porazdelitev električnega polja
Primerno za bakrene in aluminijaste kable
Hitra montaža in enostavna namestitev
Ⅲ. Parametri električne zmogljivosti sprednjega konektorja T-telesa
NKS-24/630-PQ- |
Predmeti |
Parameter |
| Tehnični parametri |
Nazivna napetost kabla |
12/20kV |
18/30kV |
| Sistemska napetost |
24kV |
36kV |
Nazivni tok |
630A |
630A |
Frekvenčna vzdržljiva napetost (AC) |
54kV/5min |
81kV/5min |
Delna razelektritev |
21 kV < 10 pC |
31 kV < 10 pC |
Impulzna napetost |
125kV |
170kV |
Zaščitna odpornost |
<5000Ω |
<5000Ω |
Veljavni presek kabla |
25-630 mm² |
25-630 mm² |
Izdelek je opravil inšpekcijo in certificiranje Centra za inšpekcijo in testiranje kakovosti električne opreme Kitajskega raziskovalnega inštituta za električno energijo (CEPRI).
Referenčni standard za preskus tipa: IEC 60502-4:2010 GB/T 12706.4-2008

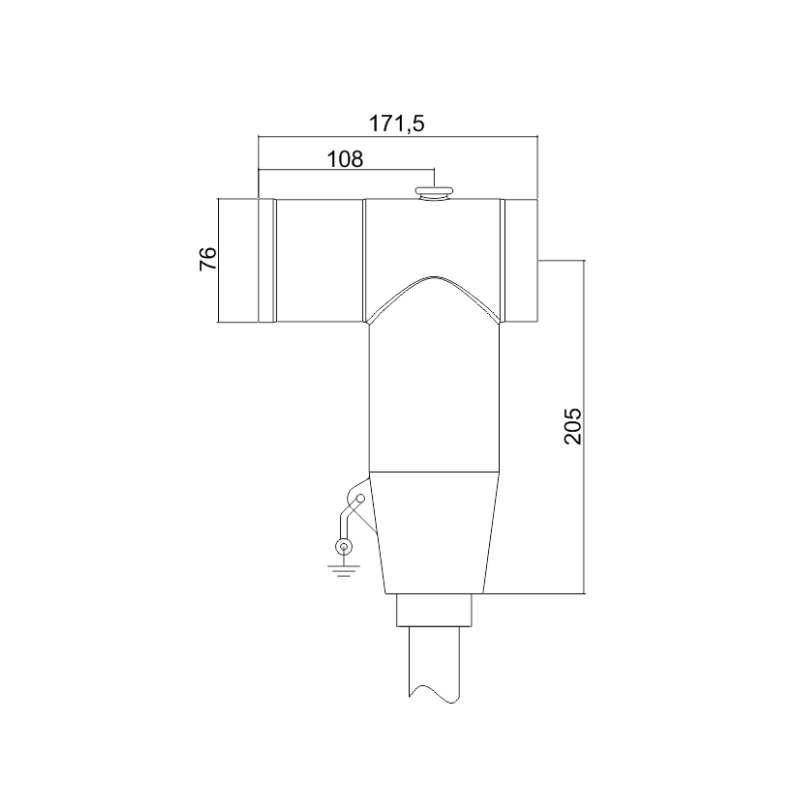

Ⅳ. Izbirna tabela za priključek sprednjega T-telesa
Nazivni presek (mm²) |
Izolirano jedro OD (mm) AVG |
ID napetostnega stožca (mm) |
Koda izdelka |
| 12/20kV kabel |
Kabel 18/30kV |
12/20kV |
18/30kV |
35 |
20.7 |
26.3 |
16
|
19 |
90102CPS-SZ |
50 |
21.9 |
27.5 |
16 |
19
|
90103CPS-SZ |
70 |
23.6 |
29.2 |
16 |
19 |
90104CPS-SZ |
95 |
25.3 |
30.9 |
19 |
24 |
90105CPS-SZ |
120 |
26.6 |
32.2 |
19 |
24 |
90106CPS-SZ |
150 |
28.2 |
33.8 |
19 |
24 |
90107CPS-SZ |
185 |
29.9 |
35.5 |
24
|
29 |
90108CPS-SZ |
240 |
32.1 |
37.7 |
24 |
29 |
90109CPS-SZ |
300 |
34.3 |
39.9 |
29 |
34 |
90110CPS-SZ |
400 |
37.2 |
42.8 |
29 |
34 |
90111CPS-SZ |
500 |
40.7 |
46.3 |
34 |
38 |
90112CPS-SZ |
630 |
44.0 |
49.6 |
34 |
38 |
90113CPS-SZ |
