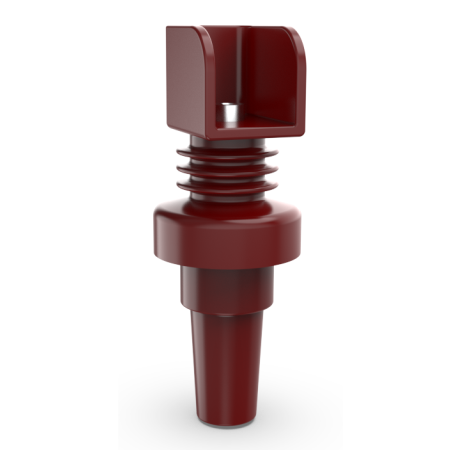

Ⅰ. Εισαγωγή στο δακτύλιο εποξικής ρητίνης OM 239.5
Ο δακτύλιος εποξειδικής ρητίνης OM 239.5 χρησιμοποιείται μονωμένος θάλαμος προστασίας περιβάλλοντος, έχει αρκετή απόσταση μόνωσης αέρα, καλώδια στήριξης και στερέωσης και χάλκινη σειρά, το ονομαστικό ρεύμα μπορεί να κάνει 630A 1250A, η στάθμη τάσης μπορεί να χρησιμοποιηθεί για 12 kV, το υλικό υψηλής ποιότητας και τοπικής απελευθέρωσης epox μπορεί να θωρακίσει τη γείωση ή να συνδεθεί σε ζωντανή οθόνη.
Ⅱ. Χαρακτηριστικά του OM 23.95 Epoxy Resin Bushing
1. Μόνωση υψηλής απόδοσης
Χρησιμοποιεί υλικό εποξειδικής ρητίνης premium για να προσφέρει εξαιρετική απόδοση μόνωσης, αποτρέποντας αποτελεσματικά ηλεκτρικά σφάλματα.
2. Μηχανική Αντοχή
Η στιβαρή κατασκευή αντέχει σε υψηλή μηχανική καταπόνηση, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία.
3. Περιβαλλοντική προσαρμοστικότητα
Σχεδιασμένο για να αντέχει σε διάφορους περιβαλλοντικούς παράγοντες, όπως η θερμοκρασία και η υγρασία, εξασφαλίζοντας αξιόπιστη απόδοση σε δύσκολες συνθήκες.
4. Εύκολη εγκατάσταση
Ο αρθρωτός σχεδιασμός απλοποιεί τις διαδικασίες εγκατάστασης, μειώνοντας τον χρόνο κατασκευής επί τόπου.
Ⅲ. Παράμετροι ηλεκτρικής απόδοσης του δακτυλίου εποξειδικής ρητίνης OM 23.95
NKS-EB-12/1250- |
Περιγραφή |
1# OM 23.95 Εποξειδικός δακτύλιος |
2# OM 239.5 Εποξειδικός δακτύλιος |
| Τεχνικές Παράμετροι |
Τάση συστήματος |
12 kV |
Ονομαστικό ρεύμα |
630Α |
1250Α |
Τάση αντοχής στη συχνότητα (AC) |
42 kV/1 λεπτό |
Μερική Απαλλαγή |
15kV＜5pC |
Τάση παλμού |
95kV ±10 φορές |
Τιμή χωρητικότητας
|
18±3PF
|
18±3PF |
| Μέγεθος της αγώγιμης ράβδου |
| ΕΝΑ |
Φ32 |
Φ32 |
| σι |
Φ25 |
Φ32 |
Το προϊόν έχει περάσει την επιθεώρηση και την πιστοποίηση του Κέντρου Ποιοτικής Επιθεώρησης και Δοκιμών Ηλεκτρικού Εξοπλισμού του Ερευνητικού Ινστιτούτου Ηλεκτρικής Ενέργειας της Κίνας (CEPRI)
Πρότυπο αναφοράς δοκιμής τύπου: IEC 60502-4:2010 GB/T 12706.4-2008
