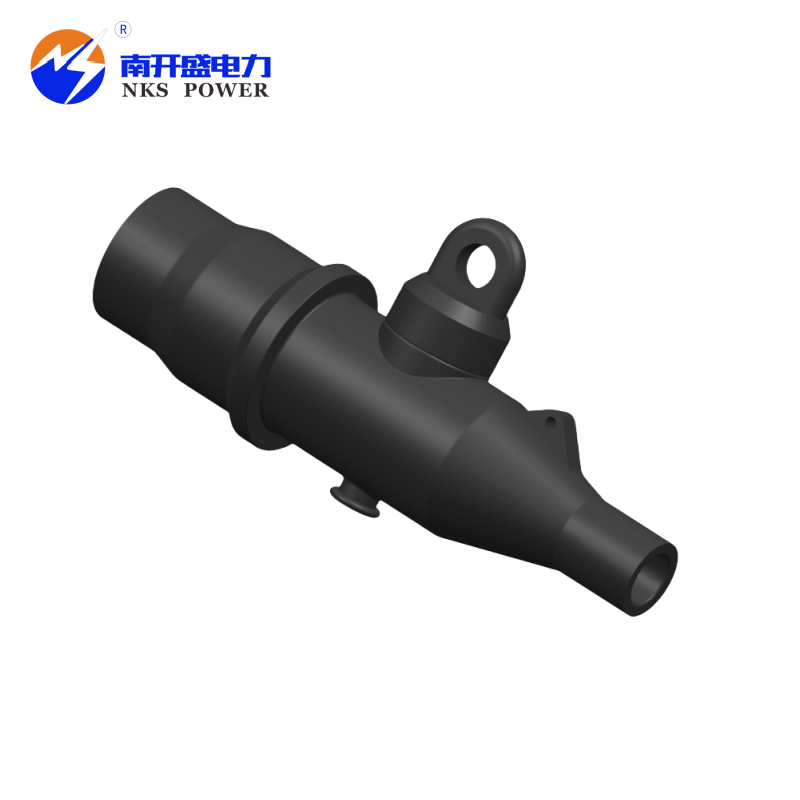

Introducción al producto de conector separable:
Los conectores rectos de potencia NKS son adecuados para sistemas eléctricos de 15 kV y 24 kV con una corriente nominal de 250a. Se utiliza para la terminación de salida 250A de gabinetes de red de anillos de estilo europeo o terminación especial de salida de cable para transformadores combinados utilizando gabinetes de red de anillos de estilo europeo. Sección transversal de cable aplicable: 25-120 mm²
Estándares de ejecución del producto: IEC60502.4, GB/T12706.4
El producto coincide con el buje Tipo A en EN50180 y 50181.
Características del producto de conector separable:
Moldeado por goma de silicona segura y respetuosa con el medio ambiente
Tiene excelentes propiedades de aislamiento, resistencia de corona y resistencia al seguimiento
Diseño estructural razonable, proceso de reticulación de peróxido posterior a la inyección de tres capas para reducir la descarga parcial
Control de estrés incorporado, distribución de campo eléctrico uniforme
El punto de prueba se puede equipar con una pantalla en vivo o un indicador de falla para mostrar el estado operativo del equipo
Adecuado para cables de cobre y aluminio
Ensamblaje rápido e instalación simple
Parámetros de rendimiento eléctrico de conectores separables:
NKS-15 （24）/250-ZC- |
Elementos |
Parámetro |
Parámetros técnicos |
Voltaje con clasificación de cable |
8.7/15kv |
20/12 |
| Voltaje del sistema |
15kV |
24 |
Corriente nominal |
250a |
250a |
Voltaje de resistencia de frecuencia (CA) |
39kV/5min |
54kV/5min |
Descarga parcial |
15kV ＜ 10pc |
20kV ＜ 10pc |
Voltaje de impulso |
95kV |
125kV |
Resistencia de protección |
＜ 5000Ω |
＜ 5000Ω |
Sección transversal de cable aplicable |
25-120 mm² |
25-120 mm² |
El producto ha aprobado la inspección y certificación del Centro de Inspección y Calidad de la Calidad de Equipos Eléctricos del Instituto de Investigación de Energía Eléctrica de China (CEPRI)
Estándar de referencia de prueba de tipo: IEC 60502-4: 2010 GB/T 12706.4-2008
Tabla de selección para conectores separables:
Sección transversal nominal (mm²) |
Core OD (MM) aislado AVG |
ID de cono de estrés (MM) |
Código de producto |
25 |
17.6 |
1# |
16.0 |
61701cps-sz |
35 |
18.7 |
16.0 |
50 |
19.9 |
16.0 |
70 |
21.6 |
2#
|
19.0 |
61702cps-sz |
95 |
23.3 |
19.0 |
120 |
24.6 |
3# |
21.0 |
61703cps-sz |
35 |
20.7 |
1# |
16.0 |
61704cps-sz |
50 |
21.9 |
16.0 |
70 |
23.6 |
2#
|
19.0 |
61705cps-sz |
95 |
25.3 |
19.0 |
120 |
26.6 |
3# |
21.0 |
61706cps-sz |
