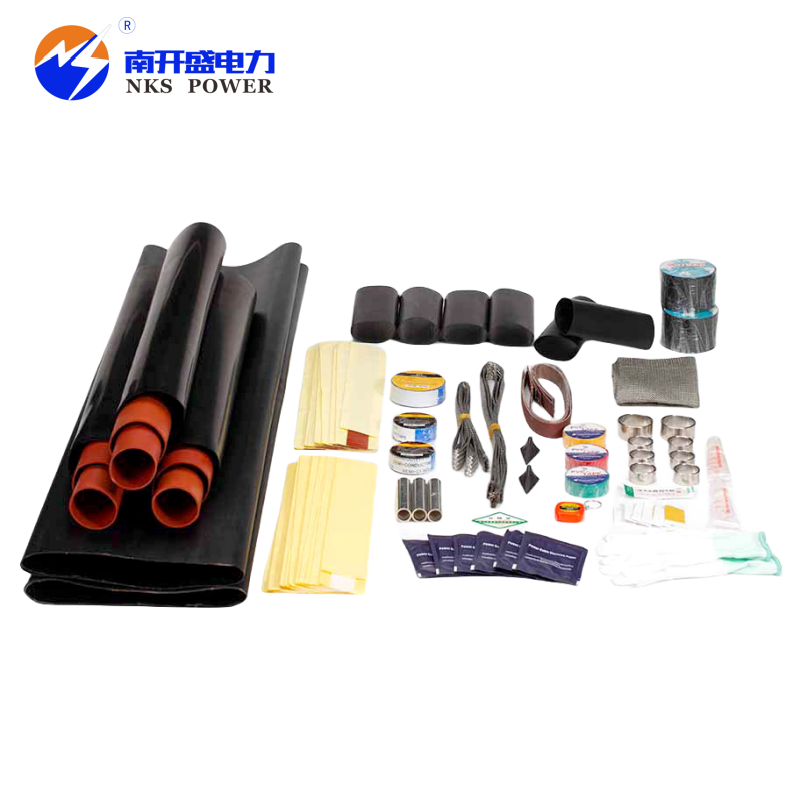

Ⅰ. Introducción a la junta termocontraíble de media tensión
Las uniones de cables desempeñan un papel importante en las líneas de transmisión y distribución de energía como uno de los componentes que garantizará el suministro continuo de electricidad. NKS POWER, como fabricante profesional de equipos eléctricos, ofrece soluciones de unión de cables de calidad a clientes de todo el mundo. De esto, por tanto, se infiere que Media Tensión comprende una Junta Termocontraíble de 15kV aplicable a una variedad de sistemas y cables garantizando un suministro seguro y confiable entre diferentes tipos de cables. Los materiales termorretráctiles de alta calidad utilizados junto con la tecnología de fabricación avanzada hacen que este producto cumpla con los estándares internacionales IEC 60502.4 y GB/T 12706.4 para numerosos requisitos de aplicación.
Ⅱ. CaracterísticasJunta Termocontraíble de Media Tensión:
1. Materiales de alta calidad
Las juntas termorretráctiles de 15 kV de NKS POWER utilizan múltiples materiales de alto rendimiento, incluidos polietileno (PE), copolímero de etileno-acetato de vinilo (EVA) y monómero de etileno propileno dieno (EPDM). La combinación de estos materiales garantiza que las uniones de cables ofrezcan un rendimiento excepcional en propiedades eléctricas, resistencia mecánica y resistencia a la intemperie. Nuestros materiales se someten a rigurosas inspecciones de calidad y cumplen con los estándares internacionales, garantizando la confiabilidad y consistencia del producto.
2. Rendimiento eléctrico robusto
La junta termorretráctil ofrece un rendimiento eléctrico excepcional, con alto voltaje soportado, bajos niveles de descarga parcial y excelentes propiedades de aislamiento. El producto ha sido probado y certificado por el Instituto de Investigación de Energía Eléctrica de China (CEPRI), cumpliendo con las normas IEC 60502-4:2010 y GB/T 12706.4-2008. Estas certificaciones garantizan seguridad y confiabilidad en aplicaciones prácticas.
3. Instalación simplificada y montaje rápido
Nuestras uniones para cables presentan un diseño simple y una estructura racional, lo que permite una instalación rápida y sencilla. Los elementos integrados de control de tensión y el diseño de distribución uniforme del campo eléctrico facilitan la instalación en el sitio, reduciendo tiempo y costos. Además, el producto se adapta a varios tipos de cables y métodos de conexión, incluidos terminales engarzados y terminales mecánicos, lo que mejora su versatilidad y flexibilidad.
4. Resistencia a la intemperie y protección UV
La junta de cable retráctil exhibe una robusta resistencia a la intemperie y protección UV, lo que garantiza un funcionamiento estable a largo plazo en condiciones ambientales adversas. Esto permite que el producto funcione de manera confiable no solo en ambientes interiores sino también en exteriores, adaptándose a diversas condiciones climáticas.
Ⅲ. Parámetros de rendimiento eléctrico de la junta termocontraíble
NKS-15kVRSI- |
Elementos |
Parámetro |
Parámetros técnicos |
Voltaje con clasificación de cable |
6/10 kV 8,7/15 kV |
| Voltaje de resistencia de frecuencia (CA) |
39kV/5min |
Descarga parcial |
15kV<10pC |
Voltaje de impulso |
105kV |
| Prueba de ciclos de calentamiento en el aire |
22kV, 60 ciclos en total |
Sección transversal de cable aplicable |
25-630 mm² |
El producto ha pasado la inspección y certificación del Centro de pruebas e inspección de calidad de equipos eléctricos de la industria eléctrica del Instituto de Investigación de Energía Eléctrica de China (CEPRI).
Estándar de referencia de prueba de tipo: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Tabla de selección de juntas termorretráctiles
| Nombre del producto |
Sección transversal nominal (mm²) |
retráctil o encogimiento de calor? Cómo elegir el método correcto |
Código de producto |
Juntas termorretráctiles de 3 núcleos |
25-50 |
NKS-10kVRSJ-3/1 |
63741SHJ-SZ |
| 70-120 |
NKS-10kVRSJ-3/2 |
63742SHJ-SZ |
| 150-240 |
NKS-10kVRSJ-3/3 |
63743SHJ-SZ |
| 300-400 |
NKS-10kVRSJ-3/4 |
63744SHJ-SZ |
Juntas termorretráctiles unipolares |
25-50 |
NKS-10kVRSJ-1/1 |
63641SHJ-SZ |
| 70-120 |
NKS-10kVRSJ-1/2 |
63642SHJ-SZ |
| 150-240 |
NKS-10kVRSJ-1/3 |
63643SHJ-SZ |
| 300-400 |
NKS-10kVRSJ-1/4 |
63644SHJ-SZ |
