Ⅰ. Introducción a la bandeja de cables de prueba RMU de 15 kV

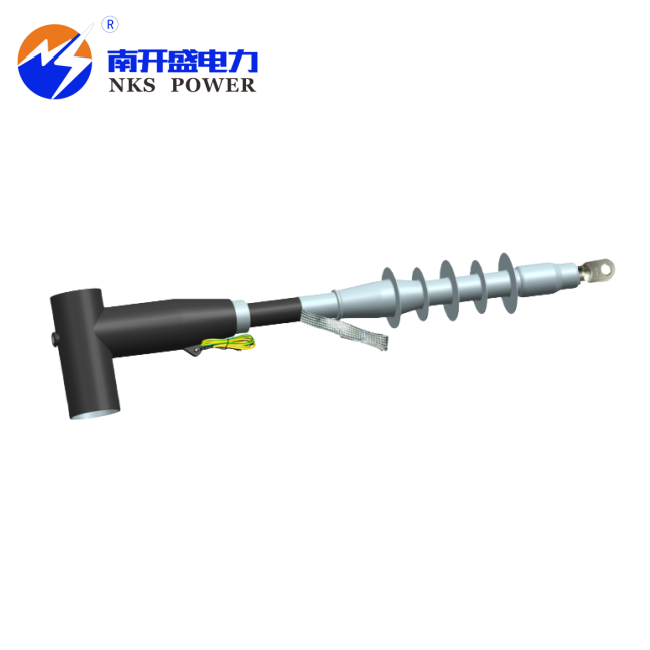

La bandeja de cables de prueba de 15 kV está compuesta por conectores acodados blindados, cables con cubierta de caucho flexible y terminaciones retráctiles en frío. Proporciona cables conductores para el lado de alto voltaje de las pruebas conectadas a la red de la unidad principal del anillo primario y secundario. Puede proporcionar blindaje y sellado total desde la línea hasta el equipo, con buen rendimiento de aislamiento, descarga parcial extremadamente baja y fácil instalación y desmontaje.
El producto coincide con el casquillo tipo C en EN50180-50181
Estándares de implementación: IEC60502.4, GB/T12706.
Ⅱ. Características de la bandeja de cables de prueba RMU de 15 kV
Material de silicona con excelentes propiedades eléctricas.
Cable de goma flexible, se puede doblar a voluntad, la longitud se puede personalizar
El premolde está formado de una sola pieza y la descarga parcial es extremadamente pequeña.
Reutilizable, fácil de instalar y desmontar
Ⅲ. Parámetros de rendimiento eléctrico de la bandeja de cables de prueba RMU de 15 kV
NKS-15CS-03 |
Elementos |
Parámetro |
Parámetros técnicos |
Voltaje del sistema |
15kV |
Corriente nominal |
630A |
Tensión soportada de frecuencia (CA) |
42kV/5min |
Descarga parcial |
15kV<5pC |
voltaje de impulso |
95kV |
Ⅳ. Aplicación de la bandeja de cables de prueba RMU de 15 kV
1. Limpie el interior del conector acodado del dispositivo de prueba y el exterior de la funda de epoxi con papel para limpieza de cables. Una vez que el detergente se haya evaporado por completo, aplique grasa de silicona de manera uniforme.

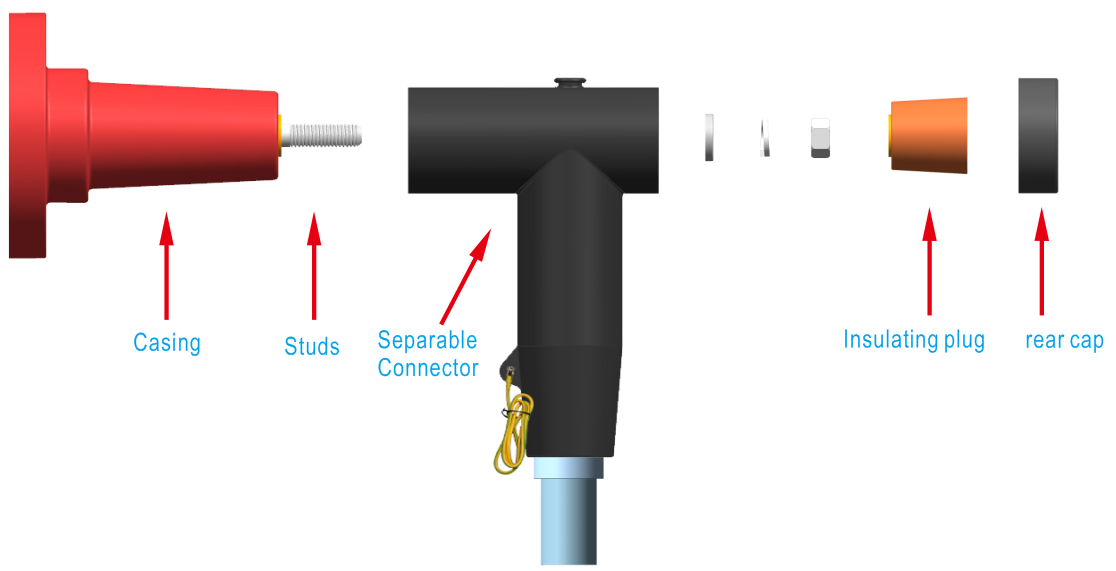

2. Inserte el conector acodado en la funda de resina epoxi y asegúrelo con pernos. Apriete el tapón de aislamiento trasero en el sentido de las agujas del reloj con un par de 30 N/m hasta que quede apretado en su lugar.

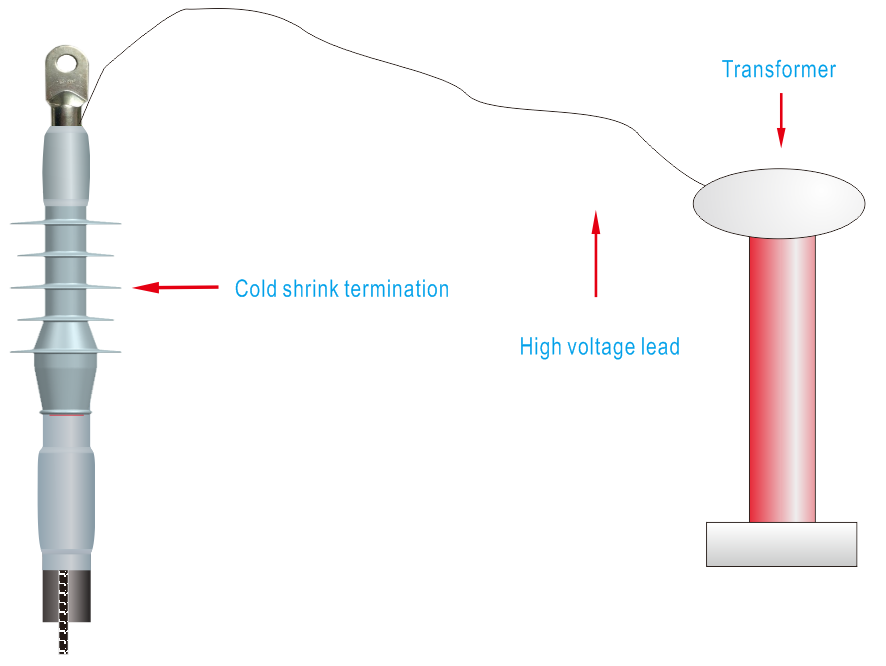

3. Conecte el terminal en el lado de la terminación retráctil en frío del dispositivo de prueba al cable de alto voltaje.
4. Realice la prueba después de que los cables de tierra de cada pieza estén conectados a tierra de manera confiable.
