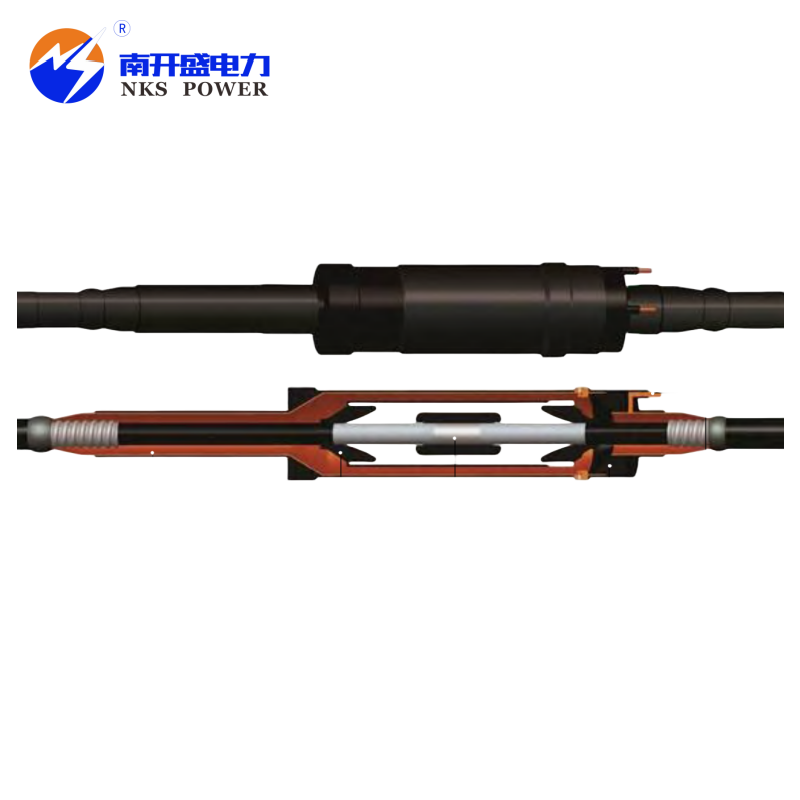

Ⅰ. Introducción a la unión de cables de alto voltaje
La unión de cables de alta tensión se compone principalmente de terminales, casquillos de porcelana, conos de tensión, cubiertas de conos de tensión, tubos de escape y otros componentes llenos de aceite aislante. El cono de tensión está hecho de una moldura de caucho de alto rendimiento eléctrico y la funda de porcelana está hecha de porcelana de alta resistencia con un rendimiento excelente. Las piezas clave adoptan una estructura de sellado de doble capa para evitar filtraciones de agua y fugas de aceite durante la operación.
Se termina la carcasa compuesta. Su aislamiento externo es una carcasa compuesta por un tubo de fibra de vidrio epoxi con un faldón impermeable de goma aislante en el exterior. El resto de la estructura es similar a la de carcasa porcelánica. Debido al uso de caucho como capa exterior, tiene buena resistencia a las fugas. Resistente a trazas e hidrofóbico, tiene excelentes propiedades antiincrustantes. Puede reducir en gran medida el daño causado por explosión al personal y al equipo cuando ocurre un accidente en la terminación. La terminación del casquillo compuesto es liviana, solo el 40 % de la terminación del casquillo de porcelana tiene el mismo nivel de voltaje y es fácil de instalar y transportar. Adecuado para cables de alimentación con voltajes nominales de 48/66 kV, 56/77 kV, 64/110 kV, 76/138 kV y 127/220 kV.
Ⅱ. Características de la unión de cables de alto voltaje
1. Juntas de carcasa de porcelana
Adopta una funda de porcelana de alta resistencia, que tiene alta resistencia mecánica, buena estabilidad y no envejece. Es especialmente adecuado para zonas costeras y zonas con entorno natural hostil.
Adopta una estructura alterna de faldones de paraguas grandes y pequeños. Las pruebas han demostrado que tiene una excelente resistencia a la contaminación y es adecuado para áreas de contaminación de Clase IV.
La estructura de sellado está especialmente diseñada con un buen rendimiento de sellado, eliminando posibles defectos como inmersión en agua y fugas de aceite.
Los principales componentes aislantes han sido probados en fábrica según la normativa estándar.
2. Juntas de carcasa compuesta
La carcasa de epoxi está cubierta con una capa de goma de silicona y la carcasa se llena con masilla líquida de alta calidad. Es adecuado para zonas densamente pobladas y zonas con equipos eléctricos concentrados.
Es seguro y a prueba de explosiones y no dañará a las personas ni a los equipos eléctricos cercanos.
Peso ligero y fácil de instalar.
Tiene buena resistencia a las manchas y el aislamiento externo no envejece fácilmente.
Los principales componentes aislantes han sido probados en fábrica según la normativa estándar.
Ⅲ. Aplicaciones
Las uniones de cables de alta tensión de NKS Power se utilizan ampliamente en las siguientes áreas:
Sistemas de energía: conecte transformadores y cables para garantizar el funcionamiento estable del sistema de energía.
Industrial: Proporciona conexiones eléctricas confiables en diversos equipos industriales.
Comercial: Proporcionar soluciones de conexión eficientes para sistemas de energía de edificios comerciales.
Residencial: Garantizar un suministro de energía seguro y estable en los sistemas de energía de edificios residenciales.
