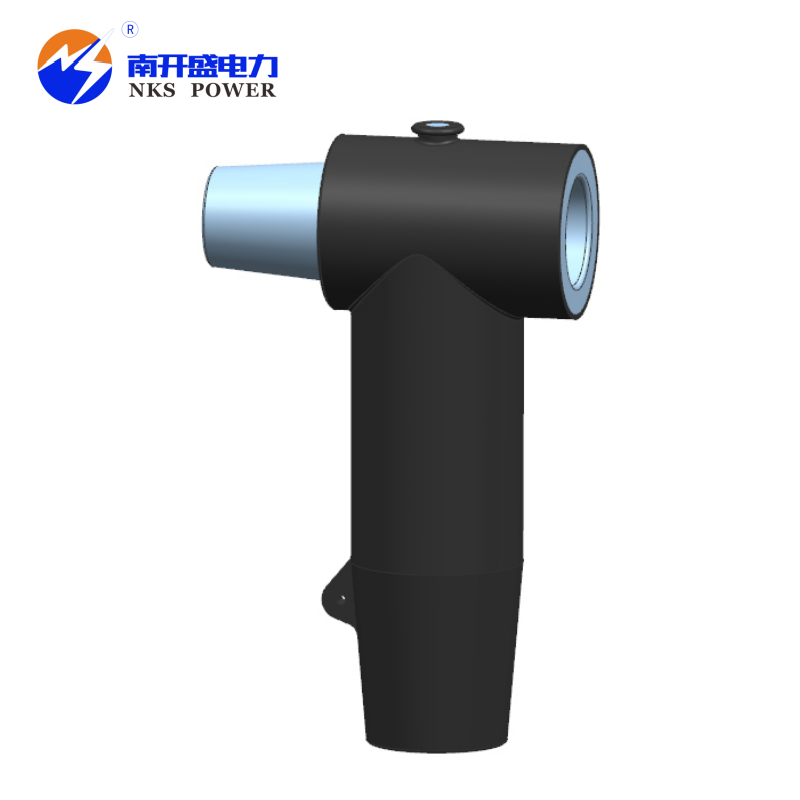

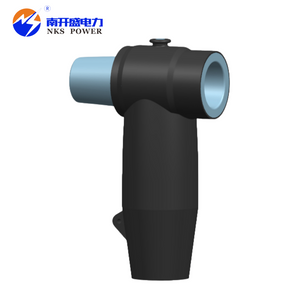

محصول کانکتور جدا شده مقدمه:
اتصالات قابل جدا شدن NKS (اتصالات عقب ، اتصالات) برای خاتمه خطوط ورودی و خروجی RMU ، کابینت سوئیچ و جعبه های شاخه کابل (XLPE ، EPR و غیره) مناسب هستند. حداقل نیاز به شکاف فاز وجود ندارد و به تنهایی قابل استفاده نیست.
اتصال انبساط با کانکتور جلوی جدا شده (کانکتور نوع T) شاخه های انبساط را فراهم می کند ، و روش نصب می تواند عمودی ، افقی یا هر زاویه ای باشد.
استانداردهای اجرای محصول: IEC60502.4 ، GB/T12706.4
این محصول با بوشینگ نوع C در EN50180 و 50181 مطابقت دارد.
ویژگی های محصول کانکتور جدا شده:
از لاستیک سیلیکونی ایمن و سازگار با محیط زیست قالب ریزی شده است
دارای خواص عایق عالی ، مقاومت در برابر تاج و مقاومت در برابر ردیابی است
طراحی ساختاری معقول ، فرآیند اتصال متقابل پراکسید پس از تزریق سه لایه برای کاهش تخلیه جزئی
کنترل استرس داخلی ، توزیع میدان الکتریکی یکنواخت
مناسب برای کابل های مس و آلومینیوم
مونتاژ سریع و نصب ساده
پارامترهای عملکرد الکتریکی از conectors Ceploable :
NKS-15/630-PH1- |
موارد |
پارامتر |
پارامترهای فنی |
ولتاژ دارای رتبه کابل |
8.7/15kV |
| ولتاژ سیستم |
15 کیلو ولت |
جریان فعلی |
630a 、 1250a |
ولتاژ مقاومت در برابر فرکانس (AC) |
39kV/5min |
ترشح جزئی |
15 کیلو ولت ＜ 10pc |
ولتاژ تکانه |
105 کیلو ولت |
مقاومت در برابر محافظت |
5000 ＜ |
مقطع کابل قابل اجرا |
25-630mm² |
این محصول از بازرسی و صدور گواهینامه موسسه تحقیقات برق چین (CEPRI) صنعت برق تجهیزات الکتریکی کیفیت تجهیزات بازرسی و آزمایش عبور کرده است
نوع مرجع آزمون نوع: IEC 60502-4: 2010 GB/T 12706.4-2008
جدول انتخابی برای اتصالات قابل تفکیک:
مقطع اسمی (mm²) |
هسته عایق OD (میلی متر) AVG |
شناسه مخروط استرس (MM) |
رمز محصول |
25 |
17.6 |
1# |
13.5 |
60501cps-sz |
35 |
18.7 |
13.5 |
60502cps-sz |
50 |
19.9 |
2# |
16.5 |
60503CPS-SZ |
70 |
21.6 |
16.5 |
60504cps-sz |
95 |
23.3 |
16.5 |
60505cps-sz |
120 |
24.6 |
3# |
19.5 |
60506cps-sz |
150 |
26.2 |
19.5 |
60507cps-sz |
185 |
27.9 |
4# |
23.5 |
60508cps-sz |
240 |
30.1 |
23.5 |
60509cps-sz |
300 |
32.3 |
5# |
28 |
60510cps-sz |
400 |
35.2 |
28 |
60511cps-sz |
500 |
38.7 |
6# |
34.5 |
60512CPS-SZ |
630 |
42.0 |
34.5 |
60513cps-sz |
