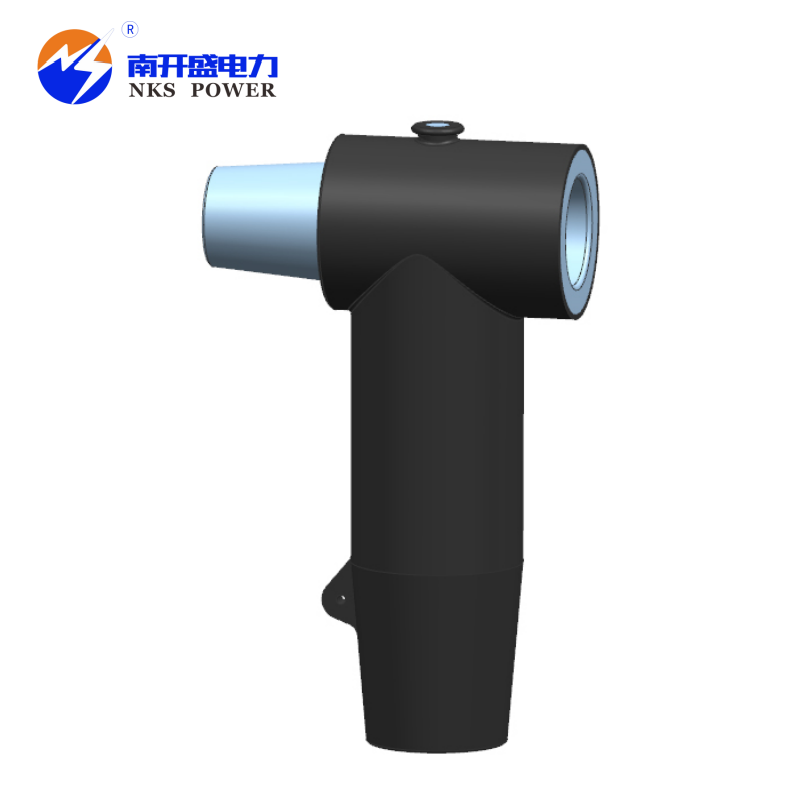

Uvod o proizvodu za odvojeni priključak:
NKS priključci koji se mogu odvojiti od snage (stražnji priključci, spojnice) pogodni su za završetak dolaznih i odlaznih linija RMU -a, ormarića za prekidače i kutija grana kabela (XLPE, EPR, itd.). Ne postoji minimalni zahtjev za jaz u fazi i ne može se koristiti sami.

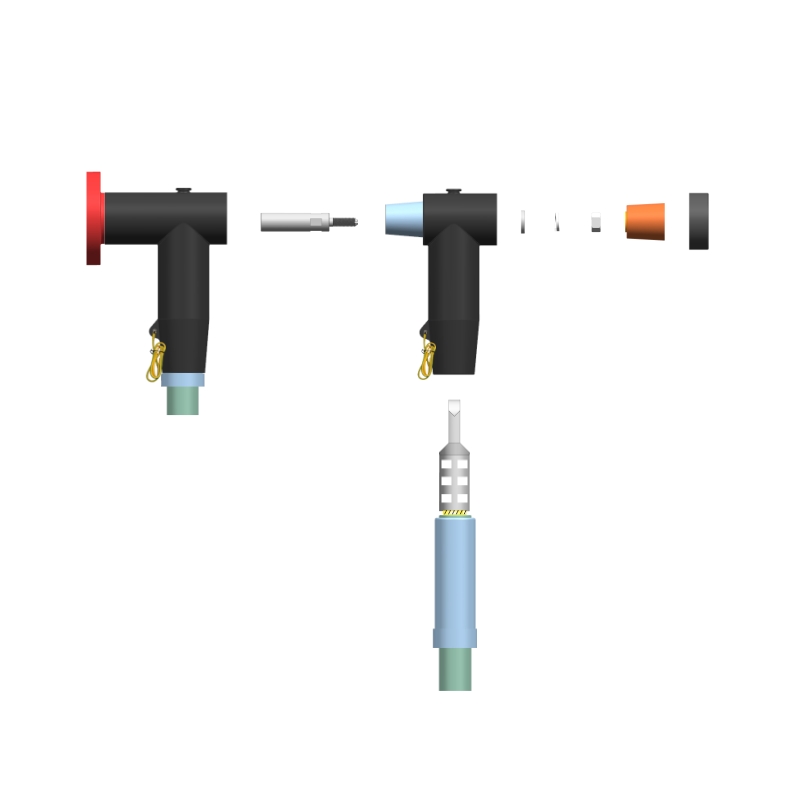

Ekspanzijski priključak s razdvojenim prednjim priključkom (T-tip konektora) pruža ekspanzijske grane, a metoda instalacije može biti vertikalna, vodoravna ili pod bilo kojim kutom.
Standardi izvršenja proizvoda: IEC60502.4, GB/T12706.4
Proizvod se podudara s C-tipom u EN50180 i 50181.
Značajke proizvoda za odvojeni priključak:
Oblikovana od sigurne i ekološki prihvatljive silikonske gume
Ima izvrsna izolacijska svojstva, otpornost na koronu i otpor praćenja
Razumni strukturni dizajn, troslojni postupak umrežavanja peroksida nakon ubrizgavanja za smanjenje djelomičnog pražnjenja

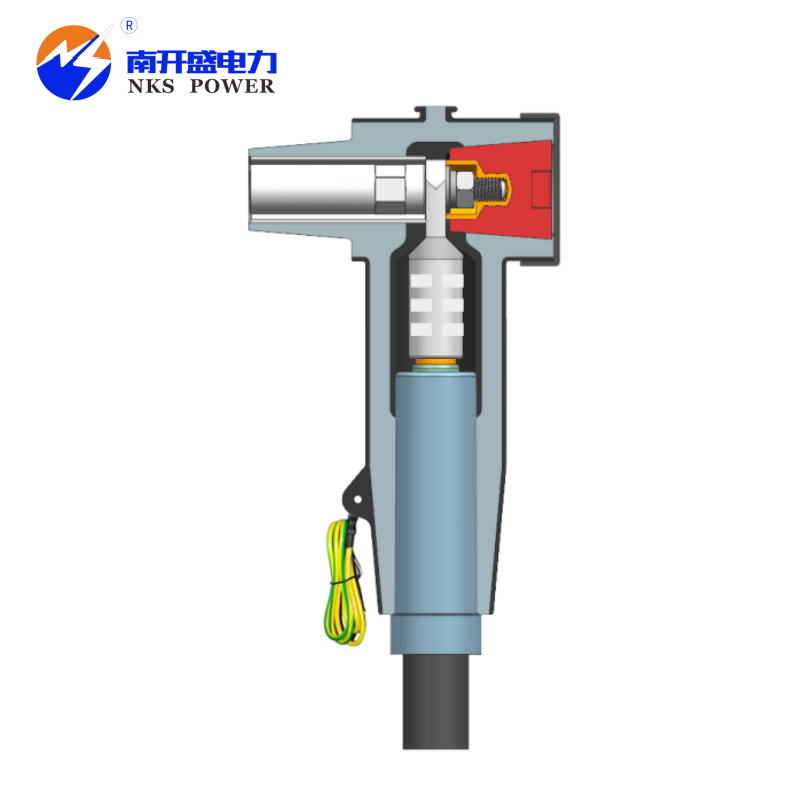

Ugrađena kontrola napona, jednolična raspodjela električnog polja
Pogodno za bakrene i aluminijske kabele
Brzo sklop i jednostavna instalacija
Parametri električnih performansi odvajanih c -anektora:
NKS-15/630-PH1- |
Predmeti |
Parametar |
Tehnički parametri |
Napon s nazivom kabela |
8,7/15KV |
| Sistemski napon |
15kV |
Ocijenjena struja |
630a 、 1250a |
Frekvencija podsjeća na napon (AC) |
39kv/5min |
Djelomični iscjedak |
15kv ＜ 10pc |
Napon impulsa |
105kV |
Štititi otpor |
＜ 5000Ω |
Primjenjivi presjek kabela |
25-630mm² |
Proizvod je prošao inspekciju i certificiranje Kineskog instituta za istraživanje električne energije (CEPRI) električne industrije električne opreme za inspekciju i ispitivanje centra za ispitivanje
Tip testni referentni standard: IEC 60502-4: 2010 GB/T 12706.4-2008
Tablica za odabir za odvojive priključke:
Nominalni presjek (mm²) |
Izolirana jezgra OD (mm) avg |
ID konusa stresa (MM) |
Kodeks proizvoda |
25 |
17.6 |
1# |
13.5 |
60501cps-sz |
35 |
18.7 |
13.5 |
60502cps-sz |
50 |
19.9 |
2# |
16.5 |
60503cps-sz |
70 |
21.6 |
16.5 |
60504cps-sz |
95 |
23.3 |
16.5 |
60505CPS-Sz |
120 |
24.6 |
3# |
19.5 |
60506CPS-Sz |
150 |
26.2 |
19.5 |
60507cps-sz |
185 |
27.9 |
4# |
23.5 |
60508cps-sz |
240 |
30.1 |
23.5 |
60509cps-sz |
300 |
32.3 |
5# |
28 |
60510CPS-Sz |
400 |
35.2 |
28 |
60511cps-sz |
500 |
38.7 |
6# |
34.5 |
60512cps-sz |
630 |
42.0 |
34.5 |
60513cps-sz |
