Úvod produktu oddelenia konektora:

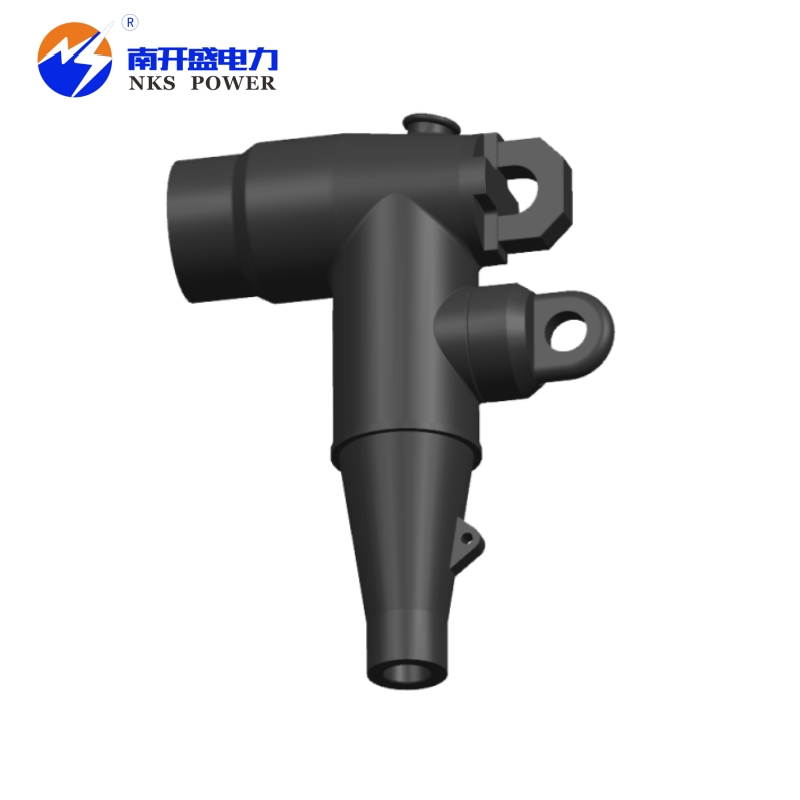

Konektory NKS Power Elbow sú vhodné pre elektrické systémy 15 kV a 24 kV s menovitým prúdom 250A. Používa sa na ukončenie výstupu vo výške 250A v európskych sieťových skriniach alebo špeciálnom výstupe z káblov pre kombinované transformátory pomocou skriniek siete v európskom štýle. Prístupný prierez káblov: 25-120 mm²
Normy vykonávania produktu: IEC60502.4, GB/T12706.4
Produkt zodpovedá puzdre typu A v EN50180 a 50181.
Funkcie produktu oddeleného konektora:
Formované z bezpečnej a environmentálne šetrnej silikónovej gumy
Má vynikajúce izolačné vlastnosti, odpor koróny a odolnosť voči sledovaniu
Primeraný konštrukčný návrh, trojvrstvový proces zosieťovania peroxidu po injekcii na zníženie čiastočného výboja
Vstavané riadenie napätia, rovnomerné rozdelenie elektrického poľa
Testovací bod môže byť vybavený živým displejom alebo indikátorom porúch, aby sa zobrazil prevádzkový stav zariadenia
Vhodné pre medené a hliníkové káble
Rýchla montáž a jednoduchá inštalácia
Parametre elektrického výkonu oddelených konektorov:
NKS-15 （24）/250-Zt- | Predmety | Parameter |
Technické parametre | Napätie s hodnotením kábla | 8,7/15 kv | 12/20 kv |
| Napätie systému | 15 kV | 24 |
Menovitý prúd | 250A | 250A |
Frekvencia odoláva napätiu (AC) | 39 kV/5 minút | 54 kV/5 minút |
Čiastočné vybíjanie | 15KV ＜ 10ks | 20 kV ＜ 10ks |
Impulzné napätie | 95 kV | 125 kV |
Chránenie | ＜ 5000Ω | ＜ 5000Ω |
Použiteľný prierez kábla | 25-120 mm² | 25-120 mm² |
Produkt schválil inšpekciu a certifikáciu Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Elektrický priemysel Elektrické vybavenie Kvalita a testovacie centrum pre kvalitu a testovanie
Typový referenčný štandard: IEC 60502-4: 2010 GB/T 12706.4-2008
Tabuľka výberu pre oddelené konektory:
Nominálny prierez (mm²) | Izolované jadro OD (mm) avg | ID stresového kužeľa (mm) | Kód produktu |
25 | 17.6 | 1# | 16.0 | 61711 cps-sz |
35 | 18.7 | 16.0 |
50 | 19.9 | 16.0 |
70 | 21.6 | 2#
| 19.0 | 61712 cps-sz |
95 | 23.3 | 19.0 |
120 | 24.6 | 3# | 21.0 | 61713 cps-sz |
35 | 20.7 | 1# | 16.0 | 61714 cps-sz |
50 | 21.9 | 16.0 |
70 | 23.6 | 2#
| 19.0 | 61715 cps-sz |
95 | 25.3 | 19.0 |
120 | 26.6 | 3# | 21.0 | 61766cps-sz |
