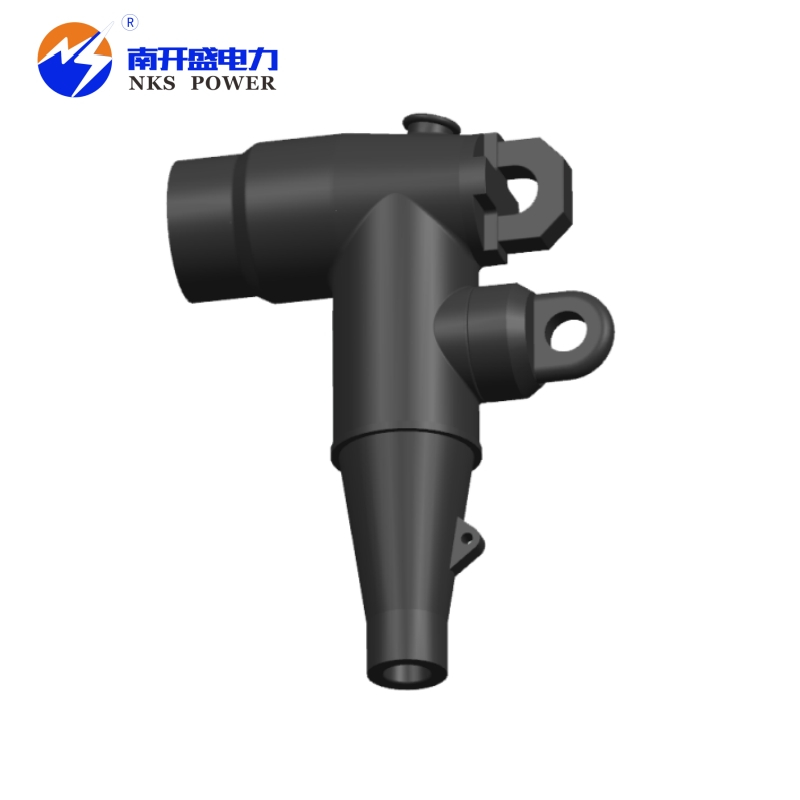

Produkti i lidhësit të ndarë Hyrje:
Lidhësit e bërrylit të energjisë NKS janë të përshtatshme për sistemet elektrike 15kV dhe 24kV me një rrymë të vlerësuar prej 250A. Përdoret për përfundimin e daljes 250A të kabineteve të rrjetit të unazave të stilit evropian ose përfundimit të veçantë të daljes së kabllove për transformatorë të kombinuar duke përdorur kabinete të rrjetit të unazave të stilit evropian. Seksioni i Kryqit të Kabllove të Zbatueshëm: 25-120mm²
Standardet e ekzekutimit të produktit: IEC60502.4, GB/T12706.4
Produkti përputhet me Tipin A Bushing në EN50180 & 50181.
Karakteristikat e produktit të lidhësit të ndarë:
I formuar nga gome silikoni e sigurt dhe miqësore me mjedisin
Ka veti të shkëlqyera izolimi, rezistencë ndaj koronës dhe rezistencë ndaj gjurmimit
Dizajni i arsyeshëm strukturor, procesi i ndërlidhjes së peroksidit pas injeksionit pas injeksionit për të zvogëluar shkarkimin e pjesshëm
Kontrolli i integruar i stresit, shpërndarja uniforme e fushës elektrike
Pika e provës mund të pajiset me një ekran të drejtpërdrejtë ose tregues të gabimit për të treguar statusin e funksionimit të pajisjeve
I përshtatshëm për kabllot e bakrit dhe aluminit
Montim i shpejtë dhe instalim i thjeshtë
Parametrat e performancës elektrike të lidhësve të ndara:
NKS-15 （24）/250-ZT- | Sende | Parametër |
Parametrat teknikë | Tensioni i vlerësuar me kabllo | 8.7/15kV | 12/20kV |
| Tension | 15kv | 24 |
I vlerësuar aktual | 250A | 250A |
Frekuenca i reziston tensionit (AC) | 39kV/5min | 54kv/5min |
Shkarkim i pjesshëm | 15kv ＜ 10 copë | 20kv ＜ 10 copë |
Tension i impulsit | 95kv | 125kv |
Rezistencë mbrojtëse | ＜ 5000Ω | ＜ 5000Ω |
Seksioni i aplikueshëm i kryqit të kabllove | 25-120 mm² | 25-120 mm² |
Produkti ka kaluar inspektimin dhe çertifikimin e Institutit të Kërkimit të Energjisë Elektrike të Kinës (CEPRI) Industrisë Elektrike të Pajisjeve Elektrike Qendra e Inspektimit dhe Testimit të Pajisjeve Elektrike
Type Test Reference Standard: IEC 60502-4: 2010 GB/T 12706.4-2008
Tabela e përzgjedhjes për lidhësit e ndarë:
Seksioni Kryq Nominal (MM²) | OD e izoluar e thelbit (mm) AVG | ID e konit të stresit (mm) | Kodin e produktit |
25 | 17.6 | 1# | 16.0 | 61711cps-sz |
35 | 18.7 | 16.0 |
50 | 19.9 | 16.0 |
70 | 21.6 | 2#
| 19.0 | 61712cps-sz |
95 | 23.3 | 19.0 |
120 | 24.6 | 3# | 21.0 | 61713cps-sz |
35 | 20.7 | 1# | 16.0 | 61714cps-sz |
50 | 21.9 | 16.0 |
70 | 23.6 | 2#
| 19.0 | 61715cps-sz |
95 | 25.3 | 19.0 |
120 | 26.6 | 3# | 21.0 | 61766cps-sz |
