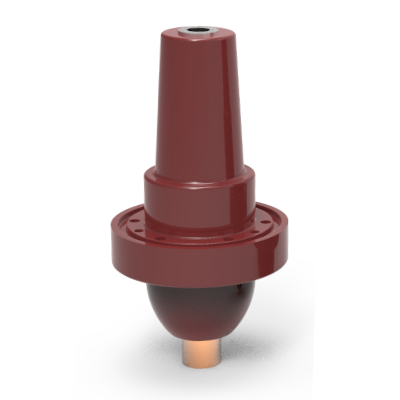

Ⅰ. Úvod do 220 epoxidovej živice puzdra
Objímka z epoxidovej živice 220 kV je našou spoločnosťou starostlivo vyvinutý izolačný komponent pre plynom izolované kruhové hlavné rozvádzače, GIS. Ako dôležitý spojovací a izolačný komponent v systémoch prenosu a distribúcie energie dokonale plní dvojitú úlohu: vedie vysokonapäťový prúd cez uzemňovaciu skriňu, ako aj zabezpečuje úplnú vzduchotesnosť zariadenia.
To sa dosiahne použitím vysoko kvalitnej epoxidovej živice a tvarovaním prostredníctvom pokročilého procesu APG; tak je možné dosiahnuť dokonalú izolačnú štruktúru bez akýchkoľvek dutín a medzier. Môže slúžiť výkonu až do 220 kV pre veľmi kritické aplikácie, ako sú vysokonapäťové rozvádzače, transformátory a rozvádzače GIS, ktoré by boli základným prvkom pri vytváraní modernej vysoko spoľahlivej inteligentnej siete. Sme výrobca puzdier z epoxidovej živice, ktorý uplatňuje kontrolu kvality na surovinu až po expedíciu hotového výrobku tak, aby každé puzdro malo vynikajúce elektrické vlastnosti s dlhou mechanickou životnosťou, aby spĺňalo všetky najvyššie požiadavky na stabilitu a bezpečnosť energetických zákazníkov na svete.
Ⅱ. Vlastnosti puzdra 220 z epoxidovej živice
1. Skvelé elektroizolačné vlastnosti
Vysoká dielektrická pevnosť: Materiál z epoxidovej živice má veľmi vysokú dielektrickú konštantu a prierazné napätie. Môže pracovať pri napätiach 220 kV a vyšších, ako aj pri rôznych prechodových prepätiach; tým je zabezpečená absolútna spoľahlivosť izolácie v extrémnych elektrických prostrediach.
Odolnosť voči oblúku: Odolnosť povrchu puzdra voči oblúku je vynikajúca, čo zabraňuje nehodám spôsobeným preskokom v dôsledku dotvarovania povrchu, takže je možné zabezpečiť nepretržitý a stabilný chod zariadenia.
2. Mimoriadna mechanická pevnosť a stabilita
Veľká pevnosť v mechanike: Epoxidové puzdro má hustú štruktúru a vyjadruje veľmi vysokú odolnosť voči ohybu, kompresii a nárazu. Prenesie vonkajšie mechanické sily – namáhanie zberníc, zaťaženie vetrom, zemetrasenie – bez toho, aby došlo k zlyhaniu výkonu tým, že prejde akýmkoľvek druhom deformácie.
Veľká rozmerová stabilita, pretože koeficient tepelnej rozťažnosti je nízky a rozmery zostávajú stabilné pri rôznych teplotných prostrediach, preto nedôjde k poškodeniu tesnenia alebo praskaniu vnútorného napätia v dôsledku akéhokoľvek tepelného cyklu. Vynikajúca odolnosť voči poveternostným vplyvom a starnutiu.
3. Vynikajúca odolnosť voči poveternostným vplyvom a odolnosť proti starnutiu
Extrémna odolnosť proti korózii: Epoxidové živice sú svojou povahou odolné voči chemickým kyselinám, zásadám a soliam a vlhkému, špinavému prostrediu. Nevyžaduje si žiadnu špeciálnu údržbu a obzvlášť nie je vhodný na použitie vo vysoko korozívnych oblastiach, ako sú pobrežné oblasti a priemyselné zóny.
Veľká schopnosť zadržiavať vodu: Povrch materiálu vykazuje veľkú schopnosť zadržiavať vodu, necháva dažďovú vodu odkvapkávať a odoláva vytváraniu súvislého vodného filmu. To výrazne zvyšuje odolnosť proti vzplanutiu vo vlhkých a špinavých podmienkach.
4. Presný plán tesnenia a spájania
Pevná plynotesnosť: Príruba puzdra a izolátor sú vylisované ako jeden, spárované s pokročilou tesniacou drážkou, ktorá zabezpečuje, že nedochádza k úniku izolačného plynu SF6 vo vnútri prevodu GIS, čím sa zachováva dokonalá izolácia vo vnútri rozvádzača.
Návrhy jednoduchého prepojenia: Na pomoc pri spájaní rozvádzača a iných elektrických častí sú na oboch koncoch krytu vytvorené štandardné tvary spojov (ako sú otvory so závitom a hlavné vodiče), aby sa zabezpečilo jednoduché nastavenie a pevné prepojenia.
Ⅲ. Parametre elektrického výkonu 220 epoxidových puzdier
NKS-EB-24/1250- |
Popis |
1# 220 epoxidové puzdro |
2# 220 Epoxidové puzdro |
3# 220 Epoxidové puzdro |
| Technické parametre |
Systémové napätie |
12/24 kV |
12/24 kV |
12/24 kV |
Menovitý prúd |
630A |
630A |
1250A |
Odolné frekvenčné napätie (AC) |
68 kV/1 min |
Čiastočný výboj |
26,4 kV ＜ 5 pC |
Impulzné napätie |
125 kV ± 10 krát |
Hodnota kapacity
|
18±3PF
|
18±3PF |
26±3PF |

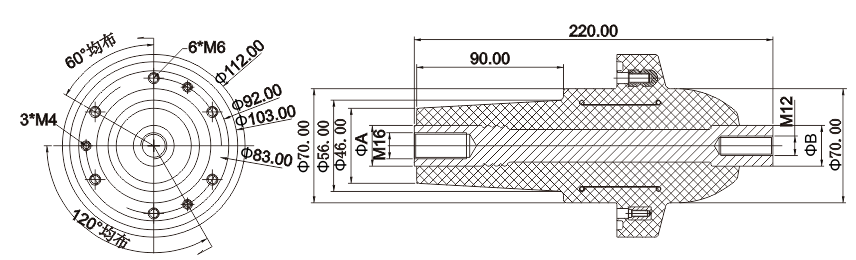

| Veľkosť vodivej tyče |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
