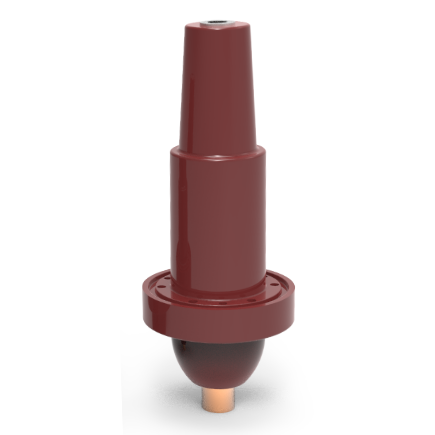

Ⅰ. Úvod do 290kV epoxidového puzdra
290 epoxidová priechodka sa používa hlavne v nafukovacej kruhovej sieťovej skrini, môže účinne utesniť izolačné médium skrine, s pevným účinkom pevnej podpory, efektívnejšie pripojiť rozvádzač a kábel, jeho menovitý prúd môže byť 630A-1250A, úroveň napätia môže byť použitá pre 12kV a 24kV; kryt vyberte vysoko kvalitnú epoxidovú živicu a medenú vodivú tyč bez použitia lokálnej indukčnej siete, uzemnenia canshieldu alebo pripojenia živého displeja.
Normy vykonávania produktu: IEC60502.4, GB/T12706.4, GB/T11022
Ⅱ. Vlastnosti 290kV epoxidového puzdra
1. Vynikajúci izolačný a tesniaci výkon
Táto hlavica sa dokonale hodí ku skriniam izolovaným plynom SF6 utesnením izolačného média vo vnútri skrine, takže neexistuje možnosť úniku plynu a je možné udržiavať stabilné izolačné prostredie. Keď sa použijú všetky odpojiteľné káblové konektory, poskytuje úplné tienenie a utesnenie, ktoré bráni vniknutiu vlhkosti, ako aj prachu a iných nečistôt; tým je zaručená bezpečná prevádzka elektrického systému spolu s predĺžením jeho životnosti.
2. Veľká vodivosť a vysoká odolnosť
Vodivá tyč obsahuje meď T2 s úpravou postriebrením. Tento materiál vedie veľmi vysokú vodivosť, čo znižuje odpor a tým aj straty výkonu, ako aj zlepšuje účinnosť prenosu energie. Okrem toho, keďže meď T2 má vysoko pevný a húževnatý materiál, spolu s robustnou ochranou puzdra z epoxidovej živice, zaisťuje, že hlava kábla si udrží stabilný výkon v rôznych drsných prostrediach proti vysokému mechanickému namáhaniu, čím je spojenie spoľahlivé.
3. Rýchle zostavenie a jednoduché nastavenie
Táto položka je vyrobená s myšlienkou pre používateľa a má rýchly a jednoduchý dizajn zostavy. Jeho spojená metóda odlievania z epoxidovej živice zaisťuje, že všetky diely dobre sedia, čím sa znižuje práca a problémy pri stavbe na mieste. Používatelia môžu rýchlo nastaviť hlavu kábla bez tvrdých nástrojov alebo nudných krokov, čo výrazne šetrí čas a náklady na prácu a zároveň zlepšuje prácu
Toto epoxidové puzdro poskytuje vynikajúci výkon na indikátoroch po prísnom testovaní elektrického výkonu. Má výdržné napätie pri výkonovej frekvencii 68 kV/1 min, čiastočné vybitie menej ako 5 pC pri 26,4 kV a odolá impulznému napätiu 125 kV ± 10-krát. Skvelé parametre elektrického výkonu mu umožňujú prispôsobiť sa komplikovaným elektrickým prostrediam s vysokým napätím a vysokým prúdom a byť pevným základom pre stabilnú prevádzku v energetických systémoch.
4. Autoritatívna certifikácia
Tento produkt je certifikovaný a testovaný CEPRI, China Electric Power Research Institute, podľa medzinárodných a národných noriem IEC 60502-4:2010 a GB/T 12706.4-2008, ktoré implementoval. Táto autoritatívna certifikácia nielenže dokazuje, že kvalita produktu a úroveň výkonu dosiahli špičkovú úroveň v odvetví, ale urýchľuje spoľahlivé zabezpečenie kvality pre používateľov, čo zaručuje pokoj počas používania.
Ⅲ. Parametre elektrického výkonu 290kV epoxidového puzdra
NKS-EB-24/1250- |
Popis |
1# 290 epoxidové puzdro |
2# 290 Epoxidové puzdro |
3# 290 Epoxidové puzdro |
| Technické parametre |
Systémové napätie |
12/24 kV |
12/24 kV |
12/24 kV |
Menovitý prúd |
630A |
630A |
1250A |
Odolné frekvenčné napätie (AC) |
68 kV/1 min |
Čiastočný výboj |
26,4 kV ＜ 5 pC |
Impulzné napätie |
125 kV ± 10 krát |
Hodnota kapacity
|
18±3PF
|
18±3PF |
26±3PF |

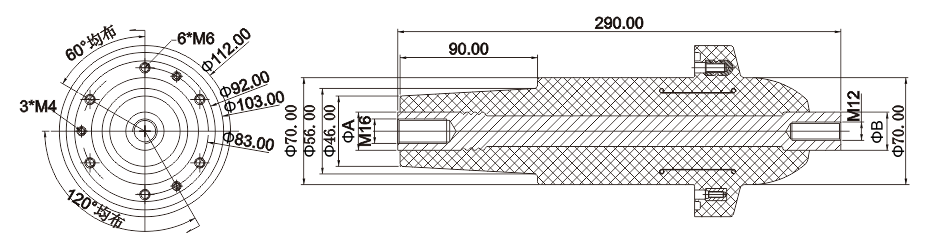

| Veľkosť vodivej tyče |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
