Ⅰ. Introducción a la terminación retráctil en frío para exteriores
retráctil en frío de cable La terminación s son componentes que utilizan materiales con alto contenido de elastómero (caucho de silicona y caucho de etileno-propileno de uso común) que se vulcanizan por inyección en la fábrica, luego se agrandan y se recubren con soportes en espiral de plástico para formar varios accesorios de cable.
Los productos de accesorios para cables retráctiles en frío de media tensión son adecuados para cables de alimentación de un solo núcleo, dos núcleos, tres núcleos, cuatro núcleos y cinco núcleos de PVC, XLPE y EPR de 6/10 kV, 8,7/15 kV. Los accesorios para cables retráctiles en frío tienen las ventajas de un tamaño pequeño, una operación fácil y rápida, sin necesidad de herramientas especiales, una amplia gama de aplicaciones y pocas especificaciones de producto. En comparación con los accesorios para cables termorretráctiles, no requiere calentamiento por fuego y se usa ampliamente en diversos campos, como energía eléctrica, petroquímica, metalurgia, ferrocarriles y construcción portuaria.
Ⅱ. Características de la terminación retráctil en frío para exteriores
1. Hecho de caucho de silicona líquida de alto rendimiento
Este material combina excelentes propiedades eléctricas y mecánicas, para asegurar un funcionamiento estable de los terminales bajo cualquier condición extrema. La gran elasticidad, resistencia al calor y propiedades antienvejecimiento aumentan la vida útil de los terminales; reduciendo así los costos de mantenimiento.
2. Gran músculo
Los cierres exteriores de contrato frío se mantienen sólidos bajo un peso mecánico furioso, cuidando diferentes detalles y tipos de cables de control. Ya sea para cables unipolares o tripolares, garantiza un ajuste seguro entre el terminal y el cable, evitando cualquier relajación debida a vibraciones mecánicas o fuerzas externas.
3. Alta resistencia a los rayos UV y a la intemperie
El material del terminal resiste un efecto prolongado de la degradación UV, por lo que puede mantener su rendimiento incluso si se instala al aire libre bajo la luz solar directa durante un tiempo prolongado. Este producto tiene una alta resistencia a la intemperie que se puede utilizar en diversas condiciones climáticas, temperatura alta/baja, humedad y condiciones secas.
4. Aislamiento de alta calidad
El terminal termocontraíble para exteriores tiene propiedades de aislamiento de alta calidad. Puede controlar eficazmente las fugas eléctricas y los cortocircuitos gracias al uso de material aislante especialmente tratado con alta resistencia de aislamiento y baja pérdida dieléctrica. Esto significa una transmisión de energía segura y confiable.
5. Resistencia a Corona y seguimiento
El diseño garantiza resistencia tanto a la corona como al seguimiento. No hay posibilidad de descarga de corona ni formación de seguimiento incluso si se opera en condiciones de alto voltaje y alta humedad; por tanto, mejora la vida útil del terminal.
6. Regulación de Tensiones Integral
El terminal comprende elementos de regulación de tensiones que resuelven eficazmente las concentraciones de tensiones en los puntos donde se ha cortado el blindaje del cable. Al garantizar una distribución uniforme de los campos eléctricos, no habrá descargas parciales durante el funcionamiento, mejorando así el rendimiento eléctrico y la confiabilidad.
Ⅲ. Parámetros de rendimiento eléctrico de la terminación retráctil en frío para exteriores
NKS-15kVLSO- |
Elementos |
Parámetro |
Parámetros técnicos |
Tensión nominal del cable |
6/10 kV 8,7/15 kV |
| Tensión soportada de frecuencia (CA) |
39kV/5min |
Descarga parcial |
15kV<10pC |
voltaje de impulso |
105kV |
| Prueba de ciclos de calentamiento en aire. |
22kV, 60 ciclos en total |
Sección de cable aplicable |
25-630 mm² |
El producto ha pasado la inspección y certificación del Centro de pruebas e inspección de calidad de equipos eléctricos de la industria eléctrica del Instituto de Investigación de Energía Eléctrica de China (CEPRI).
Estándar de referencia de prueba de tipo: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Tabla de selección para terminación retráctil en frío para exteriores
| Nombre del producto |
Sección transversal nominal (mm²) |
Código del kit |
Código de producto |

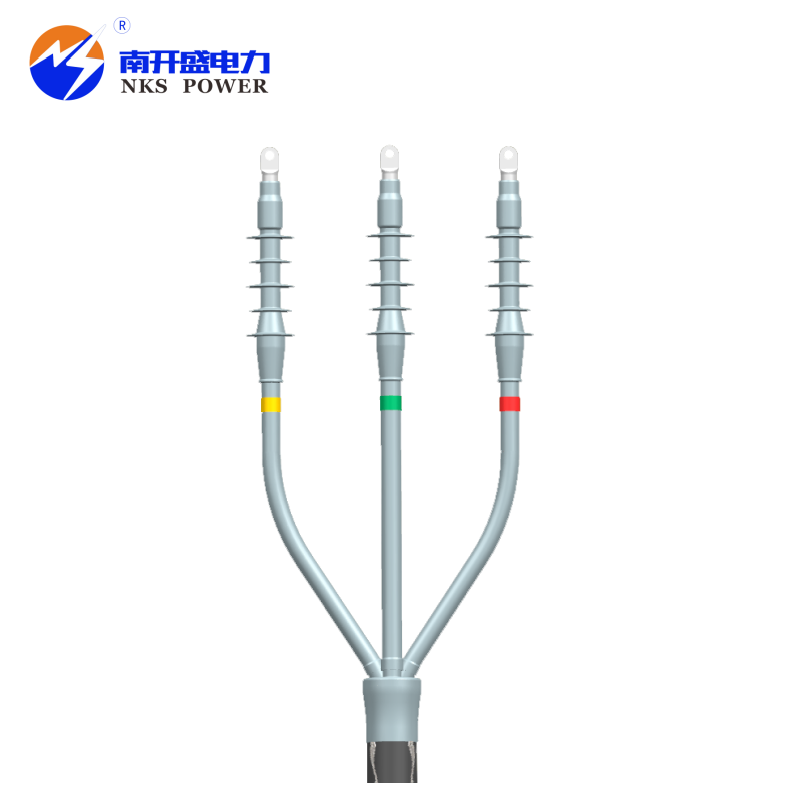

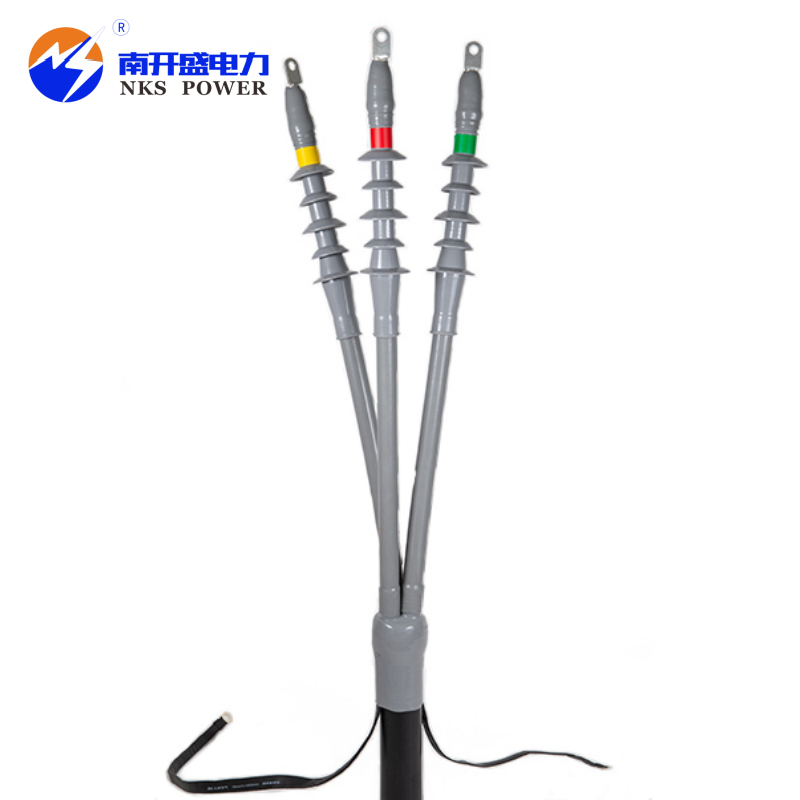

Retráctil en frío de 3 núcleos terminación exterior |
25-50 |
NKS-10kVRSO-3/1 |
63521SHI-SZ |
| 70-120 |
NKS-10kVRSO-3/2 |
63522SHI-SZ |
| 150-240 |
NKS-10kVRSO-3/3 |
63523SHI-SZ |
| 300-400 |
NKS-10kVRSO-3/4 |
63524SHI-SZ |
Contracción en frío de un solo núcleo terminación exterior |
25-50 |
NKS-10kVRSO-1/1 |
63421SHI-SZ |
| 70-120 |
NKS-10kVRSO-1/2 |
63422SHI-SZ |
| 150-240 |
NKS-10kVRSO-1/3 |
63423SHI-SZ |
| 300-400 |
NKS-10kVRSO-1/4 |
63424SHI-SZ |
