Productintroductie:

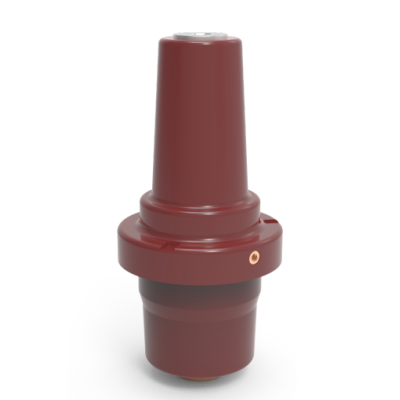

202 Bus wordt voornamelijk gebruikt in de opblaasbare ringnetwerkkast. Het kan het isolatiemedium in de kast effectief afdichten, de verbinding tussen de vaste schakelkast en kabel ondersteunen, de nalatigheid kan 630A-1250A zijn, spanningsniveau kan worden gebruikt voor 12KV24KV; De casing van hoogwaardige epoxyhars en koper geleidende staaf, met behulp van een nolocaal inductienetwerk, kan aarding afschermen of live display verbinden.
Productuitvoeringsnormen: IEC60502.4, GB/T12706.4, GB/T11022
Productkenmerken:
Inkomende (uitgaande) kabels voor SF6 gas-geïsoleerde kasten
Geïntegreerd gevormd met epoxyhars
De geleidende staaf is gemaakt van T2 koper verzilverd materiaal met een hoge geleidbaarheid.
Het kan worden gebruikt in combinatie met compatibele scheidbare kabelconnectoren om volledige afscherming en afdichting te bieden.
Snelle montage en eenvoudige installatie
Elektrische prestatieparameters:
NKS-EB-24/1250- |
Beschrijving |
1# 202 EPOXY BUSHING |
2# 202 Epoxybus |
3# 202 Epoxybus |
| Technische parameters |
Systeemspanning |
12/24kV |
12/24kV |
12/24kV |
Nominale stroom |
630A |
630A |
1250A |
Frequentie bestand tegen spanning (AC) |
68kV/1min |
Gedeeltelijke ontslag |
26.4KV ＜ 5 stc |
Impulsspanning |
125kV ± 10 keer |
Capaciteitswaarde
|
18 ± 3pf
|
18 ± 3pf |
26 ± 3PF |
| Grootte van de geleidende staaf |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Het product heeft de inspectie en certificering van de China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center doorstaan
Type Test Referentie Standaard: IEC 60502-4: 2010 GB/T 12706.4-2008
