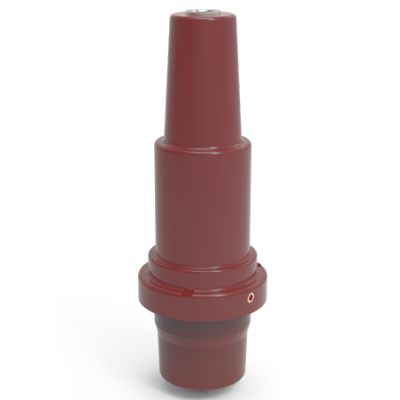

Ⅰ. Introduksjon til 285 Epoxy Resin Cast Bushing
285 epoksyharpiksbøssing brukes hovedsakelig i det oppblåsbare ringnettverksskapet, kan effektivt forsegle isolasjonsmediet i skapet, støtte forbindelsen mellom det faste bryterskapet og kabelen, og øke størrelsen på Cr, dens nominelle strøm kan være 630A-1250A, spenningsnivået kan brukes for 142kV og; kabinettet av høykvalitets epoksyharpiks og kobber ledende stang, uten bruk av lokalt induksjonsnettverk, boksjording eller koble til live-display.
Produktutførelsesstandarder: IEC60502.4, GB/T12706.4, GB/T11022
Ⅱ. Funksjoner av 285 epoksyharpiksstøpt bøssing
Inngående (utgående) kabler for SF6 gassisolerte skap
Integrert støpt med epoksyharpiks
Den ledende stangen er laget av T2 kobber forsølvet materiale med høy ledningsevne.
Den kan brukes sammen med kompatible separerbare kabelkontakter for å gi full skjerming og forsegling.
Rask montering og enkel montering
Ⅲ. Unik design
1. Ensartet støping
Monolitisk støping av epoksyharpiks sikrer integriteten og forseglingen av produktet.
2. Svært ledende materiale
Ledende stenger bruker T2 kobber-sølvbeleggsmateriale som sørger for høy ledningsevne, lavt effekttap.
3. Fullt skjermet design
Den er fullstendig skjermet når den matches med en avtakbar kabelkontakt som også gir et omfattende sikkerhetsnivå for tetningssystem.
4. Rask montering
Den kan monteres raskt og dermed enkel å installere, og reduserer dermed arbeidsbelastningen på stedet og forbedrer dermed arbeidseffektiviteten.
Ⅳ. Elektriske ytelsesparametre for 285 epoksyharpiksstøpt bøssing
NKS-EB-24/1250- |
Beskrivelse |
1# 285 Epoxy bøssing |
2# 285 Epoxy bøssing |
3# 285 Epoxy bøssing |
| Tekniske parametere |
Systemspenning |
12/24kV |
12/24kV |
12/24kV |
Merkestrøm |
630A |
630A |
1250A |
Frekvens tåler spenning (AC) |
68kV/1 min |
Delvis utladning |
26,4kV＜5pC |
Impulsspenning |
125kV ±10 ganger |
Kapasitansverdi
|
18±3PF
|
18±3PF |
26±3PF |
| Størrelsen på den ledende stangen |
| EN |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Produktet har bestått inspeksjon og sertifisering av China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center
Typetestreferansestandard: IEC 60502-4:2010 GB/T 12706.4-2008
