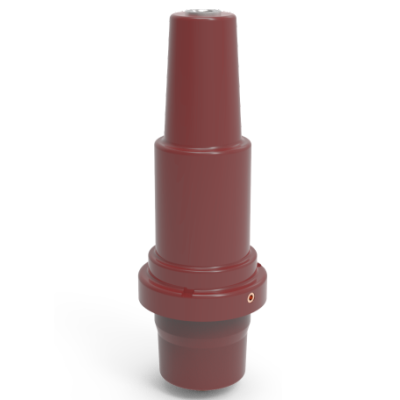

Ⅰ. Úvod do liateho puzdra 285 z epoxidovej živice
285 priechodka z epoxidovej živice sa používa hlavne v nafukovacej kruhovej sieťovej skrini, môže účinne utesniť izolačné médium v skrini, podporovať spojenie medzi pevnou skriňou a káblom a zväčšiť veľkosť priestoru Cr, jej menovitý prúd môže byť 630A-1250A, úroveň napätia môže byť použitá pre 12kV a 24kV; puzdro z vysoko kvalitnej epoxidovej živice a medenej vodivej tyče, ktorá nepoužíva žiadnu lokálnu indukčnú sieť, uzemnenie canshieldu alebo pripojenie živého displeja.
Normy vykonávania produktu: IEC60502.4, GB/T12706.4, GB/T11022
Ⅱ. Vlastnosti 285 epoxidového liateho puzdra
Vstupné (výstupné) káble pre plynom izolované skrine SF6
Integrované lisované s epoxidovou živicou
Vodivá tyč je vyrobená z medeného postriebreného materiálu T2 s vysokou vodivosťou.
Môže sa použiť v spojení s kompatibilnými oddeliteľnými káblovými konektormi na zabezpečenie úplného tienenia a tesnenia.
Rýchla montáž a jednoduchá inštalácia
Ⅲ. Jedinečný dizajn
1. Jednotné formovanie
Monolitický výlisok z epoxidovej živice zaisťuje celistvosť a utesnenie výrobku.
2. Vysoko vodivý materiál
Vodivé tyče používajú medeno-strieborný materiál T2, ktorý zaisťuje vysokú vodivosť a nízku stratu energie.
3. Plne tienený dizajn
Pri spojení s odnímateľným káblovým konektorom je plne tienený, čo tiež poskytuje komplexnú úroveň bezpečnosti tesniaceho systému.
4. Rýchla montáž
Dá sa rýchlo zmontovať, a preto sa jednoducho inštaluje, čím sa znižuje pracovné zaťaženie na mieste, čím sa zvyšuje efektivita práce.
Ⅳ. Parametre elektrického výkonu puzdra 285 z epoxidovej živice
NKS-EB-24/1250- |
Popis |
1# 285 Epoxidové puzdro |
2# 285 Epoxidové puzdro |
3# 285 Epoxidové puzdro |
| Technické parametre |
Systémové napätie |
12/24 kV |
12/24 kV |
12/24 kV |
Menovitý prúd |
630A |
630A |
1250A |
Odolné frekvenčné napätie (AC) |
68 kV/1 min |
Čiastočný výboj |
26,4 kV ＜ 5 pC |
Impulzné napätie |
125 kV ± 10 krát |
Hodnota kapacity
|
18±3PF
|
18±3PF |
26±3PF |

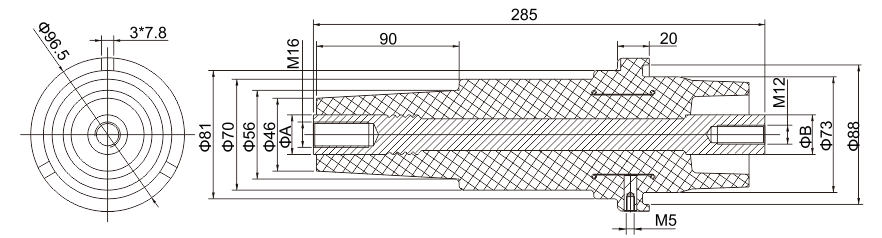

| Veľkosť vodivej tyče |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
