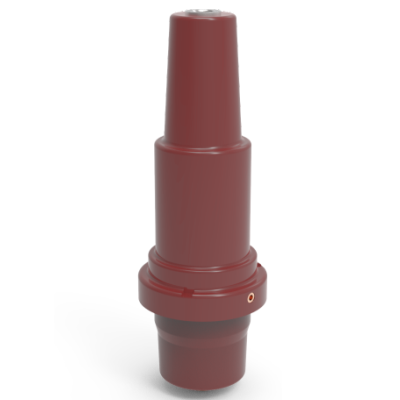

Ⅰ. Uvod u 285 livenu čahuru od epoksidne smole
285 čaura od epoksidne smole se uglavnom koristi u mrežnom ormariću na napuhavanje, može učinkovito zapečatiti izolacijski medij u ormaru, podržati vezu između fiksnog razvodnog ormara i kabela i povećati prostor veličine Cr, njegova nazivna struja može biti 630A-1250A, može se koristiti napon od 24kV i 24kV; kućište od visokokvalitetne epoksidne smole i bakrene provodljive šipke, bez lokalne indukcione mreže, uzemljenja kanta ili povezivanja ekrana.
Standardi za izvršenje proizvoda: IEC60502.4, GB/T12706.4, GB/T11022
Ⅱ. Karakteristike 285 livene čaure od epoksidne smole
Dolazni (odlazni) kablovi za ormare izolovane SF6 gasom
Integrirano oblikovano epoksidnom smolom
Provodna šipka je izrađena od T2 bakrenog posrebrenog materijala visoke provodljivosti.
Može se koristiti u kombinaciji s kompatibilnim odvojivim kabelskim konektorima kako bi se osigurala potpuna zaštita i zaptivanje.
Brza montaža i jednostavna instalacija
Ⅲ. Jedinstveni dizajn
1. Ujednačeno oblikovanje
Monolitno oblikovanje od epoksidne smole osigurava integritet i zaptivanje proizvoda.
2. Visoko provodljivi materijal
Vodljive šipke koriste T2 bakreno-srebreni materijal koji osigurava visoku provodljivost, mali gubitak energije.
3. Potpuno zaštićeni dizajn
Potpuno je zaštićen kada se kombinuje sa odvojivim kablovskim konektorom koji takođe daje sveobuhvatan nivo bezbednosti sistema zaptivanja.
4. Brza montaža
Može se brzo sastaviti, a samim tim i jednostavan za instalaciju, čime se smanjuje radna opterećenja na licu mjesta, a time se poboljšava radna efikasnost.
Ⅳ. Parametri električnih performansi 285 livene čaure od epoksidne smole
NKS-EB-24/1250- |
Opis |
1# 285 Epoksidna čaura |
2# 285 Epoksidna čaura |
3# 285 Epoksidna čaura |
| Tehnički parametri |
Napon sistema |
12/24kV |
12/24kV |
12/24kV |
Nazivna struja |
630A |
630A |
1250A |
Izdržljivi napon frekvencije (AC) |
68kV/1min |
Djelomično pražnjenje |
26,4kV<5pC |
Impulsni napon |
125kV ±10 puta |
Vrijednost kapacitivnosti
|
18±3PF
|
18±3PF |
26±3PF |

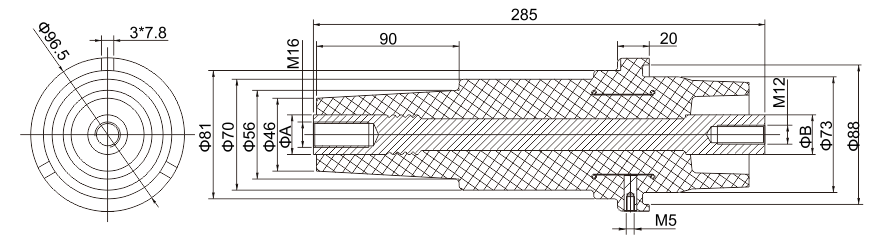

| Veličina provodne šipke |
| A |
Φ25 |
Φ30 |
Φ30 |
| B |
Φ25 |
Φ25 |
Φ30 |
Proizvod je prošao inspekciju i certifikaciju Kineskog instituta za istraživanje električne energije (CEPRI) Centra za inspekciju i ispitivanje kvalitete električne opreme u elektroenergetskoj industriji
Referentni standard za ispitivanje tipa: IEC 60502-4:2010 GB/T 12706.4-2008
