Ⅰ. Úvod do 24kV 630A zadného konektora T-body
Rozpojiteľné konektory NKS POWER (zadné konektory, spojky) sú vhodné na ukončenie prívodných a výstupných vedení RMU, rozvodných skríň a káblových rozvádzačov (XLPE, EPR a pod.). Neexistuje žiadna požiadavka na minimálnu fázovú medzeru a nemožno ju použiť samostatne.
Rozširujúce pripojenie s odnímateľným predným konektorom (konektor typu T) poskytuje dilatačné vetvy a spôsob inštalácie môže byť vertikálny, horizontálny alebo pod ľubovoľným uhlom.
Normy vykonávania produktu: IEC60502.4, GB/T12706.4
Produkt sa zhoduje s puzdrom typu C v normách EN50180 a 50181.
Ⅱ. Vlastnosti 24kV 630A zadného konektora T-body:
Vyrobené z bezpečnej a ekologickej silikónovej gumy
Má vynikajúce izolačné vlastnosti, odolnosť voči koróne a odolnosť proti pohybu
Rozumný štrukturálny dizajn, trojvrstvový proces zosieťovania peroxidu po vstreknutí na zníženie čiastočného výboja
Zabudovaná kontrola napätia, rovnomerné rozloženie elektrického poľa
Vhodné pre medené a hliníkové káble
Rýchla montáž a jednoduchá inštalácia

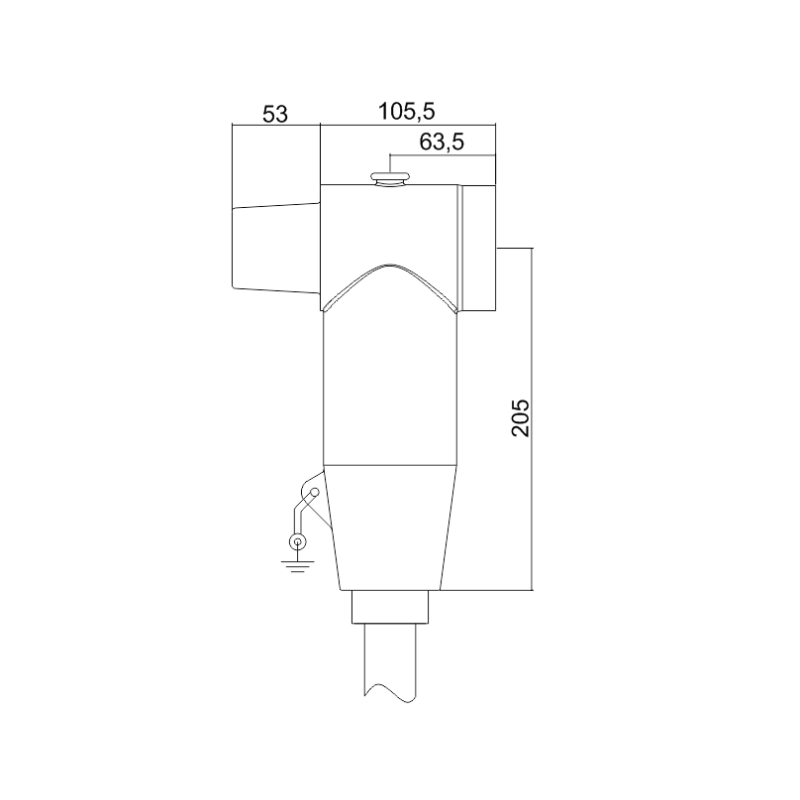

Ⅲ. Parametre elektrického výkonu 24kV 630A Zadný konektor T-body
NKS-24/630-PH- |
Položky |
Parameter |
| Technické parametre |
Menovité napätie kábla |
12/20 kV |
18/30 kV |
| Systémové napätie |
24 kV |
36 kV |
Menovitý prúd |
630A |
630A |
Odolné frekvenčné napätie (AC) |
54 kV/5 min |
81 kV/5 min |
Čiastočný výboj |
21 kV 10 pC |
31 kV ＜ 10 pC |
Impulzné napätie |
125 kV |
170 kV |
Odolnosť tienenia |
＜5000Ω |
＜5000Ω |
Použiteľný prierez kábla |
25-630 mm² |
25-630 mm² |
Produkt prešiel inšpekciou a certifikáciou Čínskeho inštitútu pre výskum elektrickej energie (CEPRI) Power Industry Electrical Device Quality Inspection and Testing Center
Referenčná norma typového testu: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Tabuľka výberu pre 24kV 630A zadný konektor T-body
Menovitý prierez (mm²) |
Izolované jadro OD(mm) AVG |
ID kužeľa napätia (mm) |
Kód produktu |
| Kábel 12/20kV |
Kábel 18/30kV |
12/20 kV |
18/30 kV |
|
35 |
20.7 |
26.3 |
16
|
19 |
90502CPS-SZ |
50 |
21.9 |
27.5 |
16 |
19
|
90503CPS-SZ |
70 |
23.6 |
29.2 |
16 |
19 |
90504CPS-SZ |
95 |
25.3 |
30.9 |
19 |
24 |
90505CPS-SZ |
120 |
26.6 |
32.2 |
19 |
24 |
90506CPS-SZ |
150 |
28.2 |
33.8 |
19 |
24 |
90507CPS-SZ |
185 |
29.9 |
35.5 |
24
|
29 |
90508CPS-SZ |
240 |
32.1 |
37.7 |
24 |
29 |
90509CPS-SZ |
300 |
34.3 |
39.9 |
29 |
34 |
90510CPS-SZ |
400 |
37.2 |
42.8 |
29 |
34 |
90511CPS-SZ |
500 |
40.7 |
46.3 |
34 |
38 |
90512CPS-SZ |
630 |
44.0 |
49.6 |
34 |
38 |
90513CPS-SZ |
