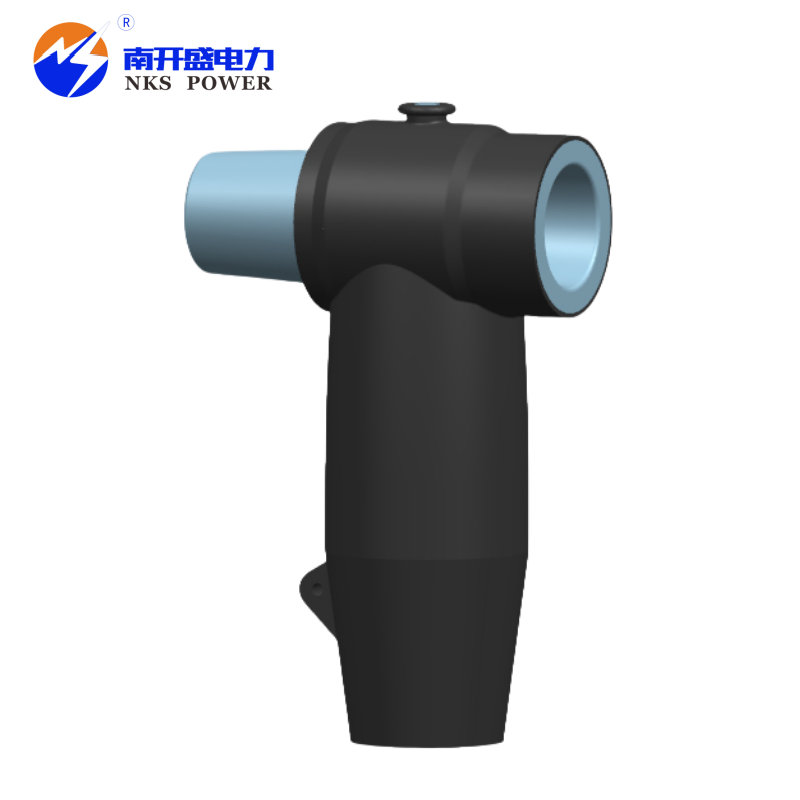

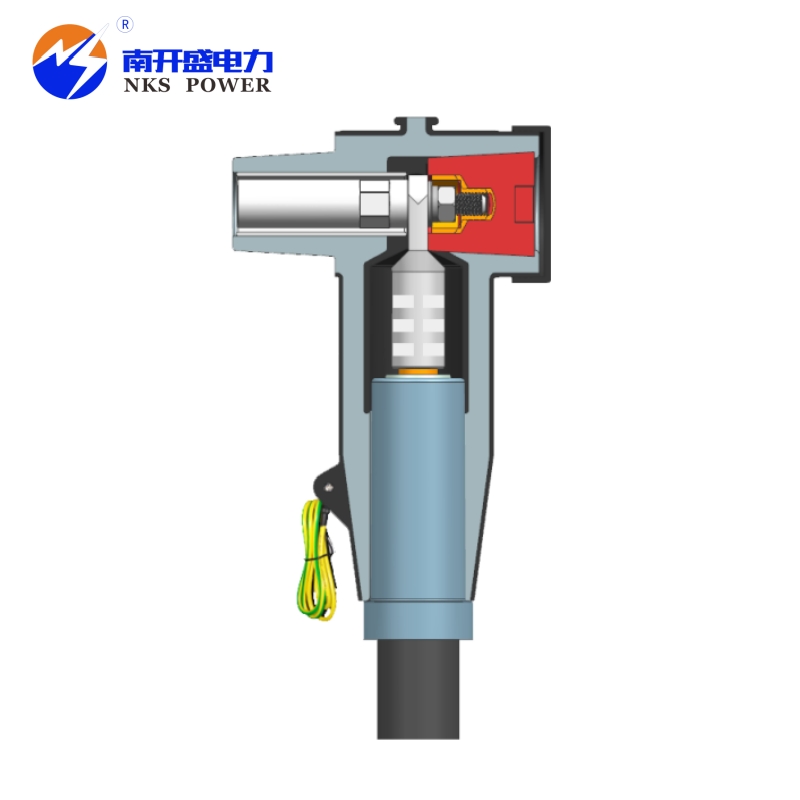

Ⅰ. Introduktion till 24kV 630A bakre T-kroppskontakt
NKS POWER separerbara kontakter (bakre kopplingar, kopplingar) är lämpliga för att avsluta inkommande och utgående ledningar av RMU:er, kopplingsskåp och kabelförgreningsdosor (XLPE, EPR, etc.). Det finns inget minimikrav på fasgap och kan inte användas ensamt.

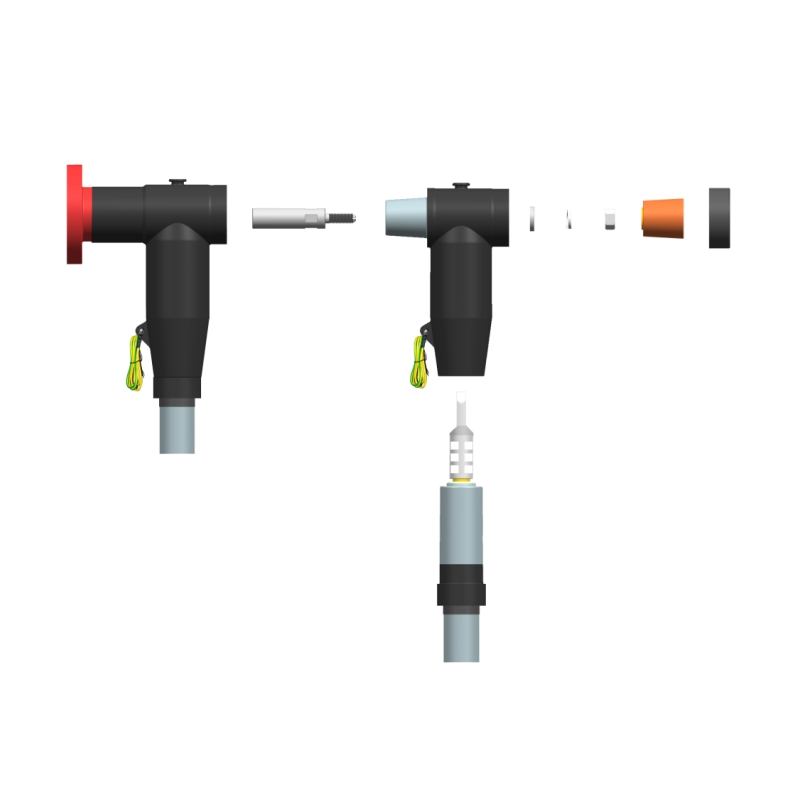

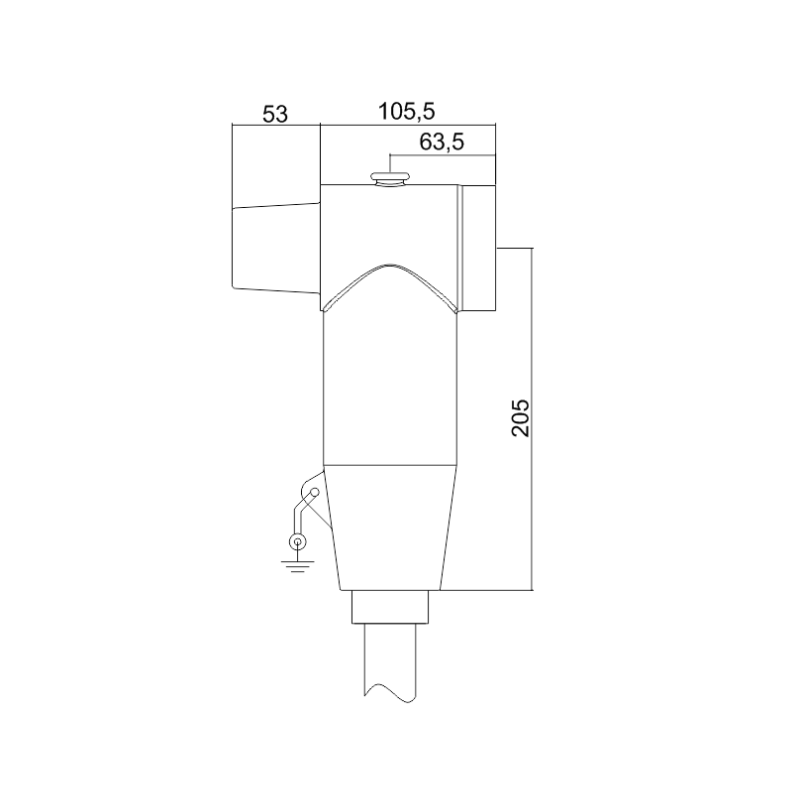

Expansionsanslutning med den separerbara frontkontakten (kontaktdon av T-typ) ger expansionsgrenar, och installationsmetoden kan vara vertikal, horisontell eller i valfri vinkel.
Standarder för produktutförande: IEC60502.4, GB/T12706.4
Produkten matchar bussningen av C-typ i EN50180&50181.
Ⅱ. Funktioner hos 24kV 630A bakre T-kroppskontakt:
Gjuten av säkert och miljövänligt silikongummi
Har utmärkta isoleringsegenskaper, koronabeständighet och spårningsmotstånd
Rimlig strukturell design, trelagers efterinsprutningsperoxidtvärbindningsprocess för att minska partiell urladdning
Inbyggd spänningskontroll, enhetlig elektrisk fältfördelning
Lämplig för koppar- och aluminiumkablar
Snabb montering och enkel installation
Ⅲ. Elektriska prestandaparametrar för 24kV 630A bakre T-kroppskontakt
NKS-24/630-PH- |
Föremål |
Parameter |
| Tekniska parametrar |
Kabel märkspänning |
12/20kV |
18/30kV |
| Systemspänning |
24kV |
36kV |
Märkström |
630A |
630A |
Frekvensmotståndsspänning (AC) |
54kV/5min |
81kV/5min |
Partiell urladdning |
21kV＜10pC |
31kV＜10pC |
Impulsspänning |
125kV |
170kV |
Avskärmningsmotstånd |
＜5000Ω |
＜5000Ω |
Tillämpligt kabeltvärsnitt |
25-630 mm² |
25-630 mm² |
Produkten har klarat inspektionen och certifieringen av China Electric Power Research Institute (CEPRI) Power Industry Electrical Equipment Quality Inspection and Testing Center
Typtestreferensstandard: IEC 60502-4:2010 GB/T 12706.4-2008
Ⅳ. Urvalstabell för 24kV 630A bakre T-kroppskontakt
Nominellt tvärsnitt (mm²) |
Isolerad kärna OD(mm) AVG |
Spänningskon ID (mm) |
Produktkod |
| 12/20kV kabel |
18/30kV kabel |
12/20kV |
18/30kV |
|
35 |
20.7 |
26.3 |
16
|
19 |
90502CPS-SZ |
50 |
21.9 |
27.5 |
16 |
19
|
90503CPS-SZ |
70 |
23.6 |
29.2 |
16 |
19 |
90504CPS-SZ |
95 |
25.3 |
30.9 |
19 |
24 |
90505CPS-SZ |
120 |
26.6 |
32.2 |
19 |
24 |
90506CPS-SZ |
150 |
28.2 |
33.8 |
19 |
24 |
90507CPS-SZ |
185 |
29.9 |
35.5 |
24
|
29 |
90508CPS-SZ |
240 |
32.1 |
37.7 |
24 |
29 |
90509CPS-SZ |
300 |
34.3 |
39.9 |
29 |
34 |
90510CPS-SZ |
400 |
37.2 |
42.8 |
29 |
34 |
90511CPS-SZ |
500 |
40.7 |
46.3 |
34 |
38 |
90512CPS-SZ |
630 |
44.0 |
49.6 |
34 |
38 |
90513CPS-SZ |
