Introducerea produsului:

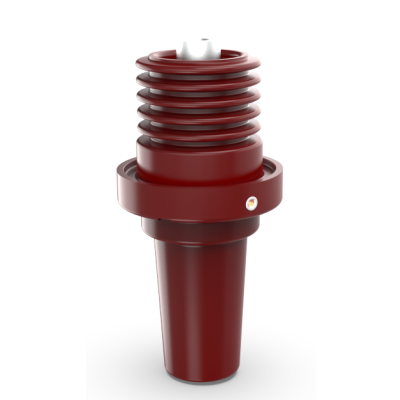

Bucuta ZS202 este utilizată în principal în dulapul gonflabil SF6, sigilați caneficient mediul de izolare a dulapului, suportul și cablul cu fix și rândul de cupru, curentul nominal poate obține 630A 1250avoltage grad 35kV, materialul de rășină epoxidică de înaltă calitate și copper, folosind rețea de inducție non-locală, poate proteja împământarea conectată la afișarea în direct.
Standarde de execuție a produsului: IEC60502.4, GB/T12706.4, GB/T11022
Caracteristici ale produsului:
Cabluri de intrare (ieșire) pentru dulapuri izolate cu gaz SF6
Modelat integrat cu rășină epoxidică
Tija conductivă este confecționată dintr-un material placat cu argint din cupru T2 cu o conductivitate ridicată.
Poate fi utilizat împreună cu conectorii de cablu separabile compatibile pentru a oferi ecranare și sigilare completă.
Asamblare rapidă și instalare simplă
Parametri de performanță electrică ：
NKS-EB-35/1250- |
Descriere |
1# ZS202 Bucsa epoxidică |
2# ZS202 Bushing epoxid |
3# ZS202 Bushing epoxid |
| Parametri tehnici |
Tensiunea sistemului |
12/24/35kV |
Curent evaluat |
630a |
630a |
1250a |
Frecvența de rezistare a tensiunii (AC) |
95kV/1min |
Descărcare parțială |
45kV ＜ 5pc |
Tensiune de impuls |
200kV ± 10 ori |
Valoarea capacității
|
18 ± 3pf
|
18 ± 3pf |
26 ± 3pf |
| Dimensiunea tijei conductive |
| O |
Φ25 |
Φ25 |
Φ32 |
| B |
Φ25 |
Φ32 |
Φ32 |
Produsul a trecut de inspecția și certificarea Institutului de Cercetări Electrice din China (CEPRI) Industria energiei electrice Inspecția calității și testarea calității calității
Tip Standard de referință de testare: IEC 60502-4: 2010 GB/T 12706.4-2008
